HART信号采集解决方案

时间:2024-09-06 栏目:产品应用 浏览:158

启栅自动化

@启栅自动化客服

倍加福公司的HART 接口解决方案由适用于多信号回路的HART 多路转换器和适用于单回路的HART回路转换器组成。HART多路转换器将现场HART设备和资产管理系统(例如AMS系统:艾默生公司的智能设备管理软件)连接。HART 接口解决方案工作原理是象一个网关设备,在PC和HART现场设备之间路由通讯,它询问每一个现场HART设备,找到设备信息,存储到内部数据库中,这些信息可以被PACTware软件和AMS管理软件识别。HART 多路转换器也像一个信息协调者,协调PC和HART设备之间的通讯,对于单回路的HART转换器而言,它可以访问现场设备的所有过程变量值并且将它们转换成为4-20mA信号。这使得所有隐藏的数据都可以得到充分的利用。

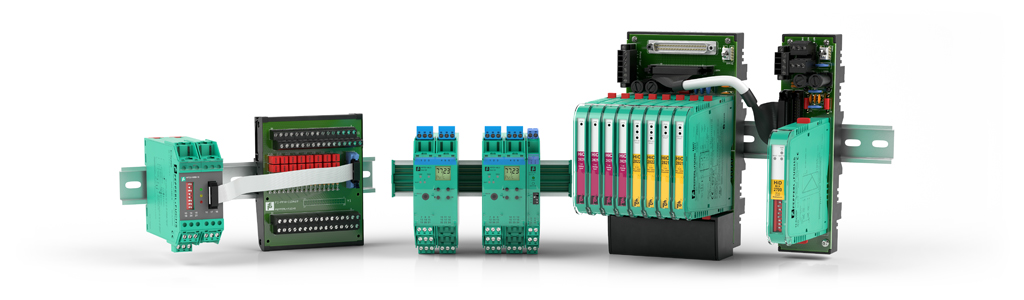

K系列HART接口方案,常规配置由主站、从站、端子板及连接线缆组成。


主站型号:KFD2-HMM-16(16通道可接16路HART信号输入,24VDC供电,HART5/HART7,另外可扩展连接15个KFD0-HMS-16从站。由主站输出一路485信号讲HART信号传输给资产管理系统或相关软件系统)


从站型号:KFD0-HMS-16(16通道可接16路HART信号,与主站KFD2-HMM-16连接回路供电)


端子板常用型号:FI-PFH-NS0137-R(16通道,用于连接现场信号与DCS/PLC模块,并提供一个26针接口输出HART信号给主站KFD2-HMM-16或从站KFD0-HMS-16)


连接线:K-HM26(26针,用于端子板与主站KFD2-HMM-16或从站KFD0-HMS-16之间的连接)


连接线:K-HM14(14针,用于主站KFD2-HMM-16与15个从站KFD0-HMS-16之间的连接)

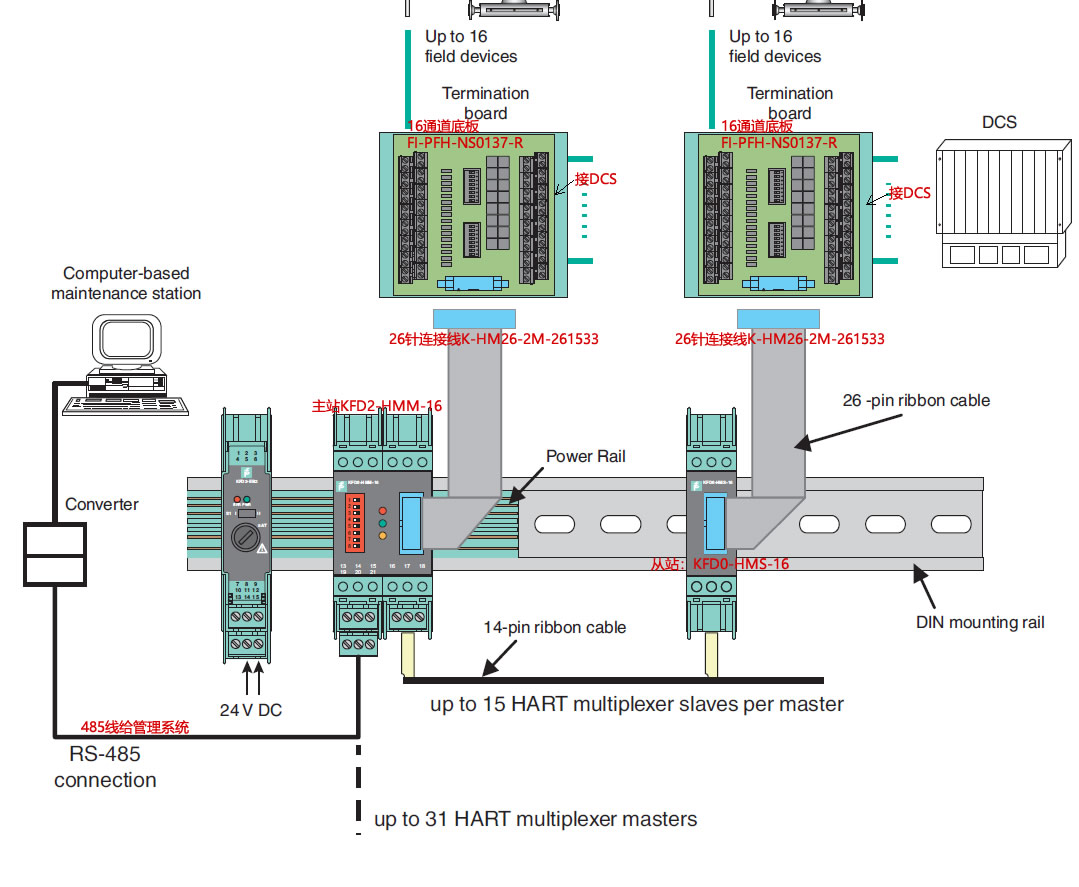

常规配置图如下:


如上图:

1、现场32路带HART协议的4-20mA信号,接入到两个16通道的端子板FI-PFH-NS0137-R,端子板另一侧端子接入到DCS系统,端子板下方的蓝色26针接口通过连接线K-HM26连接至主站KFD2-HMM-16和从站KFD0-HMS-16面板上的26针接口。

2、主站KFD2-HMM-16与从站KFD0-HMS-16之间通过连接线K-HM14连接在侧面的14针接口上。

3、主站KFD2-HMM-16需要接入24VDC工作电源才能正常工作,可通过主站上的17+18-端子供电,也可以通过倍加福专用导轨UPR-03配套电源模块KFD2-EB2.R4A.B来实现导轨供电。

4、主站KFD2-HMM-16通过端子输出一路RS485信号给相关的资产管理系统比如PACTware (open source), SIMATIC PDM(Siemens), AMS (Fisher-Rosemount)。

以上是对该产品的一个基本功能的介绍,当然还有一些特殊应用,比如本安型回路的信号采集接口方案,需要底板另外选型配置实现,也可以通过接线来实现。
