倍加福安全栅KCD2-STC-EX1.2O接线及拨码开关设置 倍加福安全栅KCD2-STC-EX1.2O接线及拨码开关设置

倍加福安全栅KCD2-STC-EX1.2O接线及拨码开关设置

时间:2020-07-20 栏目:产品应用 浏览:5776

启栅自动化

@启栅自动化客服

倍加福的安全栅限制了提供给电路的能量,并保护危险区域不受多余能量的影响。通过将能量限制在安全的水平,本安电路防止潜在爆炸性环境的点火。这简化了Exi电路的维护和维修。

KCD2-STC-EX1.2O倍加福安全栅可实现4-20mA一分为二,是较常用的安全栅型号之一。


KCD2-STC-EX1.2O输入和输出均能满足有源或无源信号。




 如上图KCD2-STC-EX1.2O的接线图,

输入部分:

当使用两线制变送器时,需要安全栅给变送器配电,变送器接1+ 2-端子。

当现场为四线制变送器,或者电流源时,不需要安全栅配电,四线制仪表的4-20mA信号接3+ 4-端子。


输出部分:

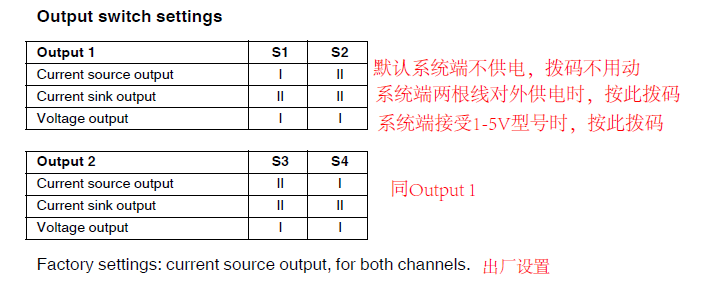

KCD2-STC-EX1.2O可以通过拨码开关设置输出信号的有源还是无源,还可以设置为1-5V的电压信号输出。

具体拨码方式如下:
