HD5500系列隔离式安全栅

HD5500系列隔离式安全栅输入/输出/电源三端口隔离，满足[ExiaGa]ⅡC防爆等级要求，适用于最危险的0区及最危险介质。

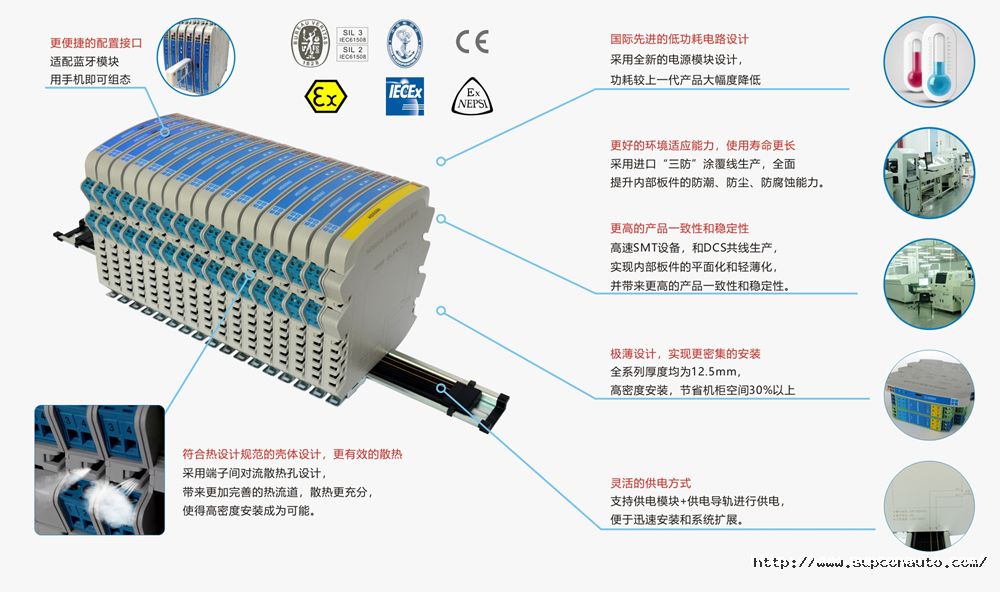

HD5500采用先进的低功耗电路设计，功耗比上一代产品降低40%；并采用业内首创的端子间对流散热孔设计，带来更加完善的热流道，散热更充分，配合同类产品无出其右的12.5mm厚度，使高密度安装成为可能，节省机柜空间30%以上。

HD5500采用一体化USB通讯线缆，免去串口转接步骤，轻松实现组态配置，和上位机通讯更便捷。

HD5500还可采用底部供电导轨进行供电，有效降低电源接线的工程量。节约人工成本，便于迅速安装和系统扩展。

l [Ex ia Ga]ⅡC、[Ex iaD]防爆等级，适用于最危险的0区危险场所及最危险介质。

l 隔离故障点，将调试维护过程中可能出现的故障限制在单侧，即使遭受如雷击等意外。

l 输入/输出信号及电源三端口隔离，构成完全浮空的系统，从而消除工业现场复杂的工频干扰、共模干扰等影响，极大地简化现场问题的处理。

l 三重冗余电路设计。

l 完善的线路故障指示，便于现场故障点的快速定位、查找。

l 无须接地，相关现场设备可视情况接地或不接地，消除接地回路带来的干扰。

l 低功耗及有效的散热结构设计，有效地降低密集安装条件下机柜的温升，提高产品可靠性，延长使用寿命。

l 高转换精度。

l 功能系列化，可满足信号隔离、配电、信号变送等过程控制中最广泛的功能需求。

l 12.5mm超薄设计，顺应现代控制密集安装要求，节省机柜空间，提高装置的集成度。

l 端子“即插即用”，可带电热插拔，便于安装维护。

l DIN35导轨安装。

l 具备导轨供电功能，可显著减少柜内接线工程量。

供电
工作电源：(20~35)VDC（与隔离式安全栅相连的控制仪表的电源或其内部可能产生的电压不得高于250V AC/DC）
最高允许电压Um：250VAC/DC

安装环境
连续工作温度：(-20~60)℃
存储温度：(-40~80)℃
相对湿度：(5~95)%

基本结构
重量：约110g
外形尺寸：127.5mm×118.9mm×12.5mm

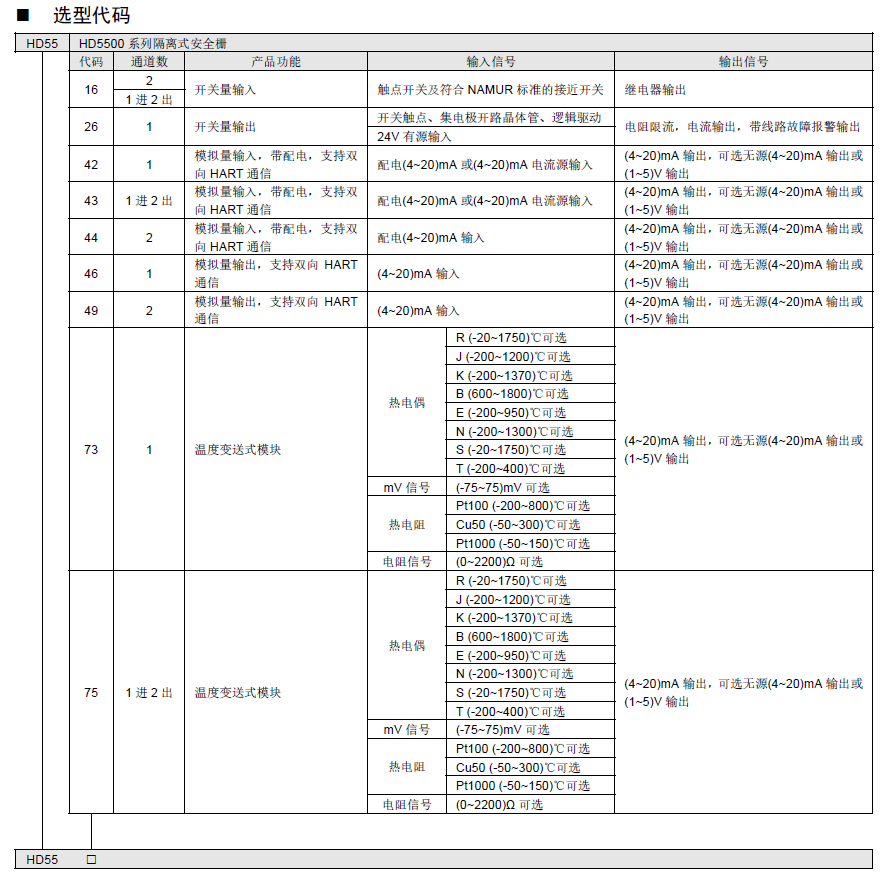

1. 选择HD5573或HD5575，请注明输入信号类型和量程范围。对热电偶输入信号，产品上标号为3/4的接线端子位置将装配HD55-CJC端子（内含冷端补偿元件，不可用于线缆连接）；对于其它输入信号，产品上标号为3/4的接线端子位置将装配普通接线端子，可用于正常的线缆连接。

2. 本公司提供Inscan HDC通讯套件（含上位机配置软件及配套的专用通讯线缆）及HD55-CJC端子或普通接线端子可选。配合该通讯套件，用户通过PC机即可实现对HD5573、HD5575温度变送型隔离式安全栅进行信号类型和量程范围的设置。当信号类型在热电偶和热电阻之间变更后，需正确匹配HD55-CJC端子或普通接线端子方能确保产品的正常使用。

3. HD5526默认输入信号为开关量，选24V有源输入时需在选型中注明。

4. HD5516默认为2通道，选1进2出时需在选型中注明。

5. 电流输出可选无源(4~20)mA输出或(1~5)V输出

6. 所有型号均可选择导轨供电，请在选型时注明。
