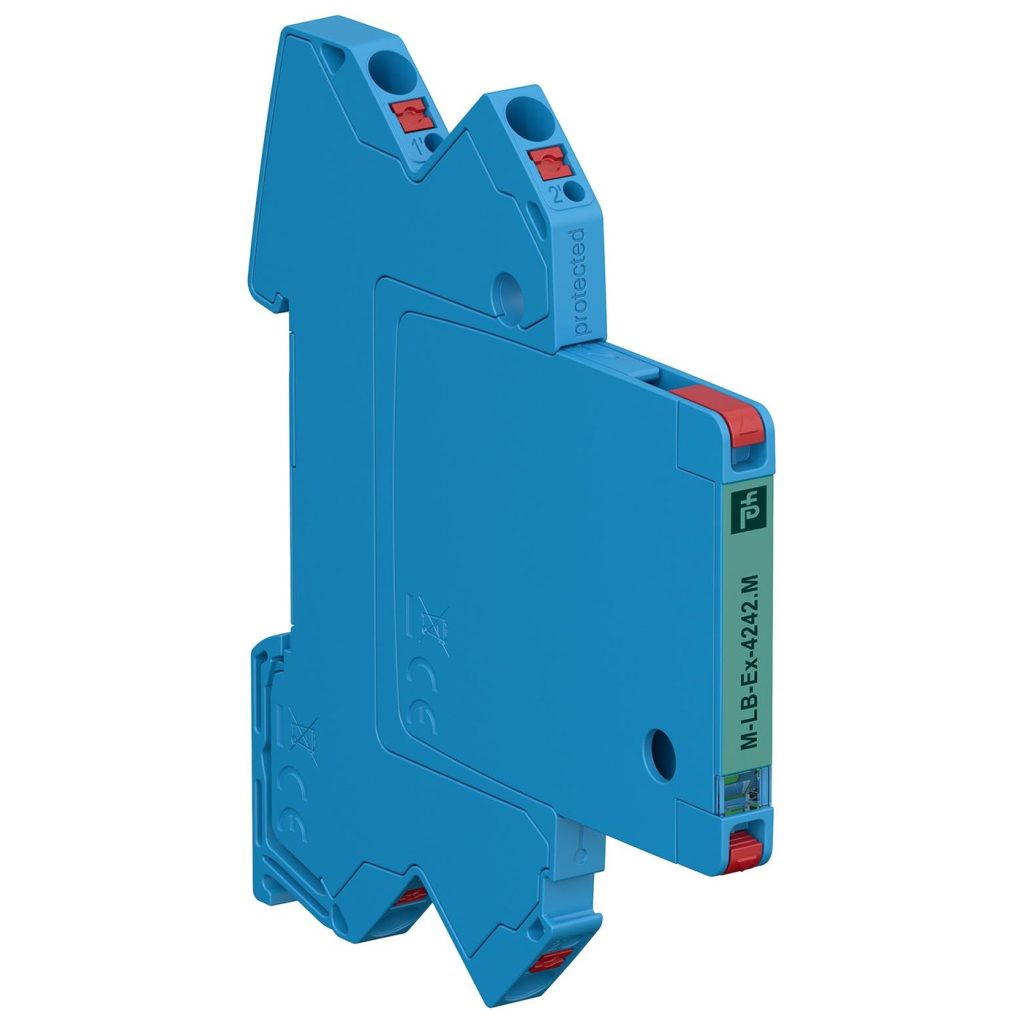

M-LB-Ex-4242 型 2 通道浪涌保护隔离器

产品型号 M-LB-Ex-4242

产品品牌

产品分类工业安全与信号调理模块、工业安全与信号调理模块 / 浪涌保护器

应用行业电力能源、石油化工、过程自动化

2 条信号线路的浪涌保护、额定电压 24 V、用于非接地信号线路的浪涌保护隔离器、最大浪涌电流（8/20 µs）20 kA。

立即询价

原厂正品假一赔十
整机质保终身维护
现货库存当日发货

Pepperl+Fuchs M-LB-Ex-4242 型 2 通道浪涌保护隔离器，2 条信号线路的浪涌保护、额定电压 24 V、用于非接地信号线路的浪涌保护隔离器、最大浪涌电流（8/20 µs）20 kA、不间断运行（自动复位）。

用于危险区域与安全区之间信号线、电源线及现场总线线路的雷击与操作过电压防护，采用 DIN 导轨或现场外壳安装，可直接串接于仪表回路、DCS/PLC I/O 与总线主干支线之间。

M-LB-Ex-4242 型 2 通道浪涌保护隔离器技术参数
参数名称	技术指标
一般规格
受保护信号线路数	2
拓扑	非接地
功能安全参数
安全完整性等级（SIL）	SIL 3
电气参数
接线	受保护区：端子 1', 2', 非保护区：端子 1, 2
泄漏电流	< 30 µA bei Uc, 线-线, < 10 nA bei Uc, 线-地
额定电压	24 V
最大持续工作电压	25.4 V AC 与 36 V DC
额定负载电流	0.5 A 在 80 °C (176 °F)
串联电阻	1 Ω 每线路
冲击放电电流（10/350 µs）	1.5 kA 每线路
额定放电电流（8/20 µs）	每线路 5 kA
最大浪涌电流（8/20 µs）	20 kA
总放电电流（8/20 µs）	10 kA
电压保护水平	最大 65 V 线-线（额定放电电流 In 下）, 最大 1100 V 线-地（额定放电电流 In 下）
冲击复位时间	< 30 ms
截止频率	3.5 MHz, 线-线
指示/设置
显示元件	状态显示 / 工作状态（绿色）/ 故障指示（红色）
符合性
防护等级	IEC 60529:2013
功能安全	IEC/EN 61508:2010
低压浪涌保护器	EN 61643-21:2001+A1:2009+A2:2013, IEC 61643-21:2001+A1:2008+A2:2012
环境条件
环境温度	−40 … 80 °C (−40 … 176 °F), 在危险区域使用时，请遵循 EU 型式检验证书
储存温度	−40 … 80 °C (−40 … 176 °F)
相对湿度	最大 95 %，无冷凝
耐腐蚀性	依据 ISA-71.04，严酷等级 G3
机械参数
防护等级	IP20
接线	弹簧端子（直插式接线）
芯线截面积	0.2 … 2.5 mm2 one wire, 0.2 … 2.5 mm2 fine-strand
外壳	Polyamide PA 6.6
重量	约 35 g
外形尺寸	6 x 90 x 69 mm (0.24 x 3.5 x 2.7 inch) （宽 × 高 × 深）
安装方式	安装于 35 mm DIN 安装导轨，符合 EN 60715:2001
危险区域应用数据
EU 型式检验证书	TÜV 22 ATEX 8880 X
标识	II (1)2G Ex ia [ia Ga] IIC T6 … T4 Gb, / [exsign] II 2G Ex ib IIC T6 … T4 Gb, [exsign] II (1)D [Ex ia Da] IIIC
温度组别	T6（环境温度 ≤ 50 °C）/ T5（环境温度 ≤ 70 °C）/ T4（环境温度 ≤ 80 °C）
电压	30 V
电流	500 mA, 限制条件见证书
功率	750 mW, 限制条件见证书
内部电容	可忽略
内部电感	可忽略
指令 2014/34/EU	EN 60079-0:2018, EN IEC 60079-7:2015+A1:2018, EN 60079-11:2012
国际认证
IECEx 证书	IECEx TUR 22.0050X
IECEx 标识	Ex ia [ia Ga] IIC T6 … T4 Gb, Ex ib IIC T6 … T4 Gb, [Ex ia Da] IIIC
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。
