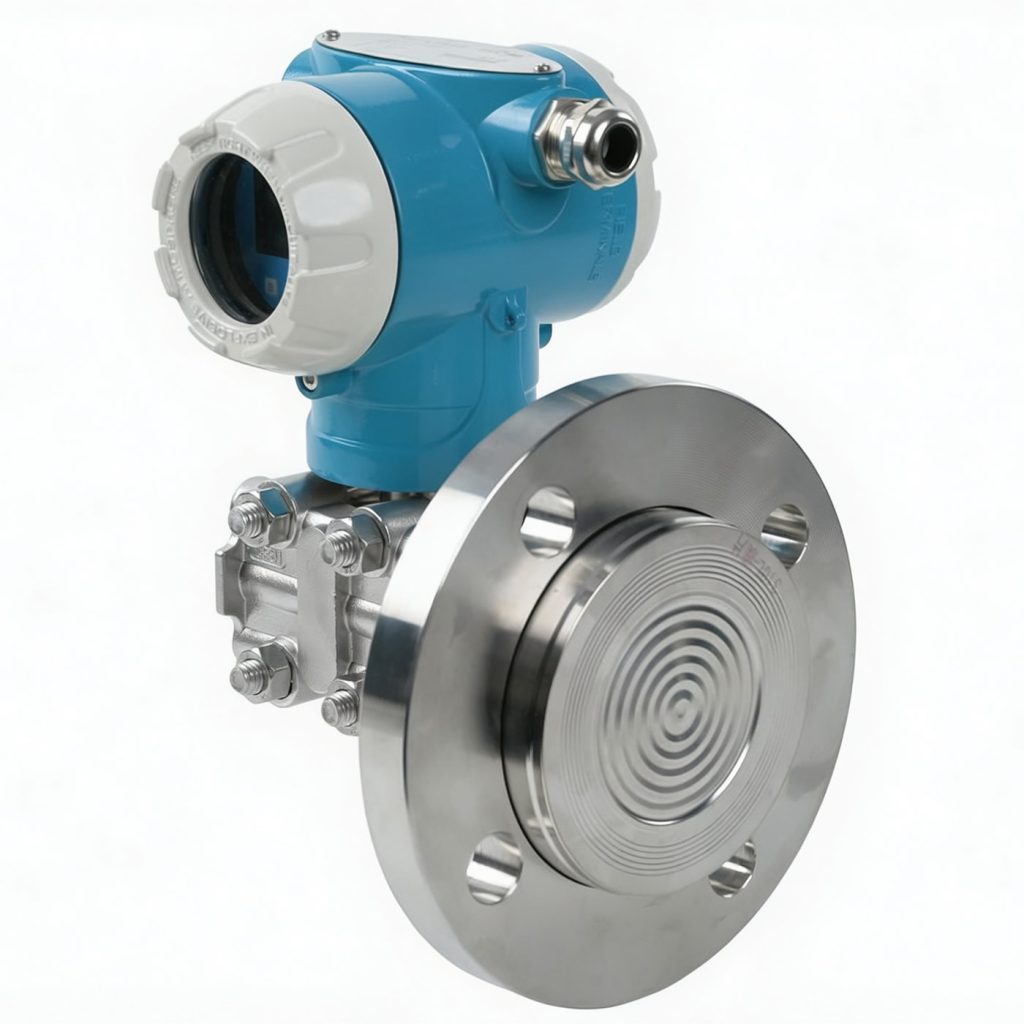

QS83-LT 单晶硅单法兰直连式液位变送器

产品型号 QS83-LT

产品品牌

产品分类压力仪表、压力仪表 / 压力变送器

应用行业制药、水处理、石油化工

膜盒法兰直装无毛细管，DN25～DN100 平/凸/平凸法兰，封入液四选，最高耐温 380℃。

启栅 QS83-LT 单法兰直连式液位变送器，膜盒法兰直接安装在被测设备上，无需毛细管，响应快、滞后小，直连式介质温度不超过 185℃（受封入液限制）。

法兰提供平法兰（P1～P7，DN25～DN100）、凸法兰（T4～T7）与平凸法兰（Y1～Y4）三种形式；膜盒封入液有 DC200-1 硅油、KN17 硅油、KN3.2 超高温油、椰油-M20 四种；膜片材质七种可选，并可通过插入筒、膜片凸出长度与法兰标准（ANSI/PN）灵活适配工况。

QS83-LT 单晶硅单法兰直连式液位变送器技术参数
参数名称	技术指标
法兰类型
LT	直连型（毛细管长度填 0，介质温度 ≤185℃）
膜盒封入液
A	DC200-1 硅油，接液温度 -10～250℃，密度 1.07g/cm3
B	KN17 硅油，-90～120℃，0.914g/cm3
C	KN3.2 超高温油，0～380℃，1.1g/cm3
D	椰油-M20，-15～225℃，0.94g/cm3
法兰尺寸
平法兰	P1 DN25（1inch）；P2 DN32；P3 DN40；P4 DN50；P5 DN65；P6 DN80；P7 DN100
凸法兰	T4 DN50（插入筒直径 48mm）；T5 DN65（64mm）；T6 DN80（64mm）；T7 DN100（64mm）
平凸法兰	Y1 DN50；Y2 DN65；Y3 DN80；Y4 DN100
膜片凸出长度
0	X2=0mm
1	X2=50mm
2	X2=100mm
3	X2=150mm
4	X2=200mm
5	X2=250mm（P 平法兰选择此项）
膜片材质
S	316L
H	HC-276
T	钽
R	钛
M	蒙乃尔
P	316L 喷四氟
G	316L 镀金
法兰材质
1	304 不锈钢
2	316 不锈钢
3	2205 双相钢
插入筒材质
F	无插入筒（P 平法兰选择此项）
S	316L
P	316L 喷四氟
D	2205 双相钢
法兰密封形式
1	RF 面
2	RJ 环形连接面
3	M 凸面
4	FM 凹面
法兰标准
A	ANSI150（压力等级 2.0MPa）
B	PN16（1.6MPa）
C	PN25（2.5MPa）
D	PN40（4.0MPa）
E	PN64（6.4MPa）
信号输出
E	标准 4-20mA 电流输出
S	4-20mA+HART
R	RS485
V	0-10V 电压输出
防爆
A	非防爆
B	本安 ExiaIICT6 Gb
C	隔爆 ExdIICT6 Gb
壳体
1	铸铝壳体
2	304 不锈钢壳体
3	316 不锈钢壳体
电气接口	M20×1.5（默认），可选 1/2NPT

常压与压力储罐液位测量

药剂罐、污泥池等黏稠介质液位

发酵罐与配料罐卫生级液位测量
