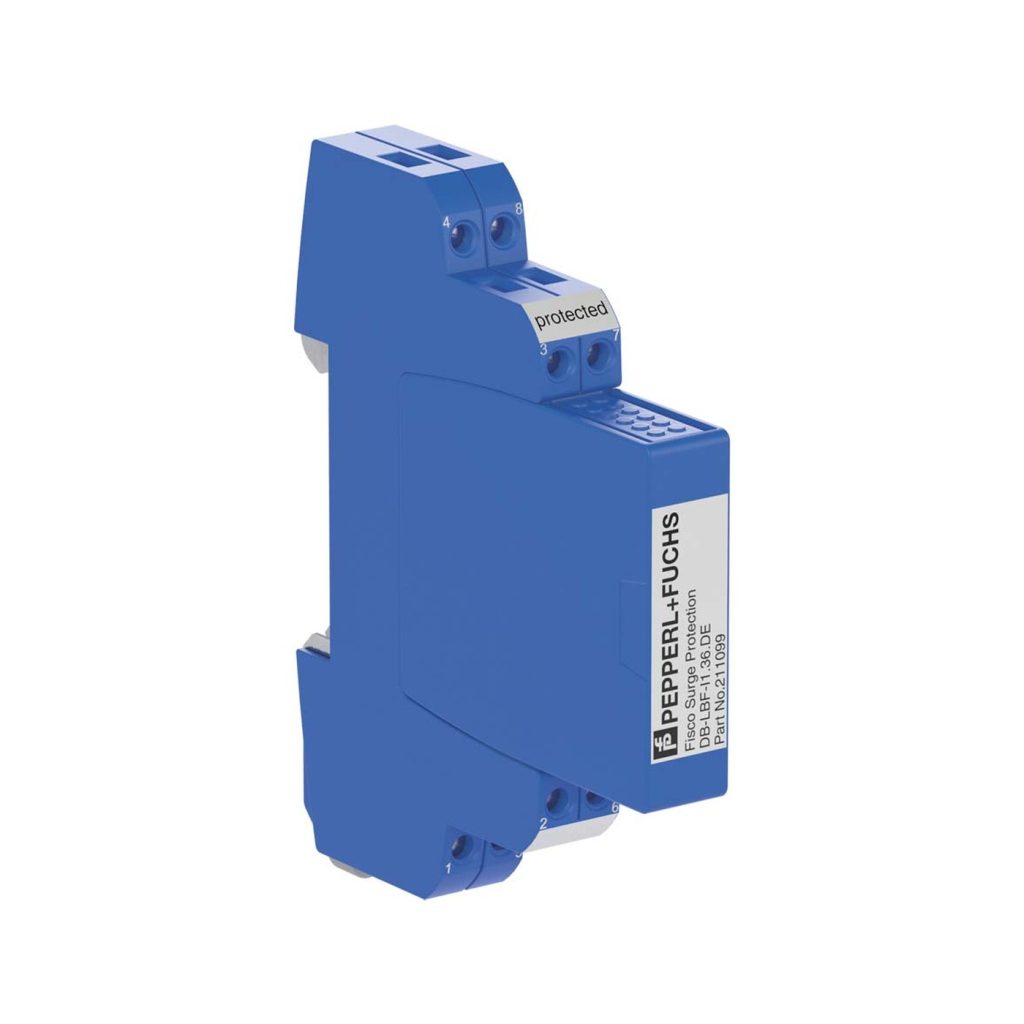

DP-LBF-I1.36.* 型 浪涌保护器
模块化：保护模块易于更换、本安（Ex ia）、FISCO、Entity、DART Fieldbus 或通用型（非防爆）、保护模块可更换，中断型或非中断型、屏蔽层直接接地，或经气体放电管接地。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs DP-LBF-I1.36.* 型 浪涌保护器，模块化：保护模块易于更换、本安（Ex ia）、FISCO、Entity、DART Fieldbus 或通用型（非防爆）、保护模块可更换，中断型或非中断型、屏蔽层直接接地，或经气体放电管接地、用于 FOUNDATION Fieldbus H1 与 PROFIBUS PA。
用于危险区域与安全区之间信号线、电源线及现场总线线路的雷击与操作过电压防护，采用 DIN 导轨或现场外壳安装，可直接串接于仪表回路、DCS/PLC I/O 与总线主干支线之间。
| 参数名称 | 技术指标 |
|---|---|
| 一般规格 | |
| 设计/安装 | 机柜安装 |
| 危险区域安装 | Zone 1, Div. 1 |
| 电气参数 | |
| 额定电压 | 33 V |
| 额定电流 | 500 mA |
| 线/线 | 最大 58 V 类别 C1/C2, 8/20 µsec, 最大 50 V 类别 C3 1 kV/µsec, 最大 51 V 类别 B2 10/700 µsec, 最大 55 V 类别 D1 10/350 µsec |
| 线/地 | 最大 1400 V 类别 C1/C2, 8/20 µsec, 最大 1100 V 类别 C1/C2, 1 kV/µsec, 最大 1000 V 类别 B2 10/700 µsec, 最大 1300 V 类别 D1 10/350 µsec |
| 屏蔽层直接接地 | 最大 25 V 类别 C1/C2, 8/20 µsec, 最大 20 V 类别 D1 10/350 µsec |
| 屏蔽层间接接地（经气体放电管） | 最大 700 V 类别 C1/C2, 8/20 µsec, 最大 600 V 类别 C3 1 kV/µsec, 最大 500 V 类别 B2 10/700 µsec, 最大 600 V 类别 D1 10/350 µsec |
| 线/线 | 最大 1 ns |
| 线/地 | 最大 100 ns |
| 屏蔽层-地 | 最大 100 ns |
| 过应力故障模式 | 依据 IEC 61643-21 line inoperable mode 3 lines 1 与 2 在 15, 5kA (8/20µsec) lines 3 与 4 在 30kA (8/20µsec) |
| 线路串联电阻 | 1 Ω ± 5 % |
| 每线路 | 1 kA 类别 D1 10/350 µsec, 5 kA 类别 C1/C2, 8/20 µsec |
| 屏蔽层直接接地 | 5 kA 类别 D1 10/350 µsec |
| 屏蔽层间接接地（经气体放电管） | 4 kA 类别 D1 10/350 µsec, 10 kA 类别 C1/C2, 8/20 µsec |
| 线/线 | 800 pF |
| 线/地 | 16 pF |
| 标准符合性 | |
| 防护等级 | IEC 60529 |
| 现场总线标准 | IEC 61158-2 |
| 气候条件 | IEC 60721 |
| 抗冲击 | EN 60068-2-27 |
| 抗振动 | EN 60068-2-6 |
| 浪涌保护 | IEC 61643-21 |
| 环境条件 | |
| 环境温度 | −50 … 80 °C (−58 … 176 °F) |
| 储存温度 | −50 … 85 °C (−58 … 185 °F) |
| 相对湿度 | ≤ 95 % non-condensing |
| 抗冲击 | 15 g 11 ms |
| 抗振动 | 1 g, 10 … 150 Hz |
| 机械参数 | |
| 接线方式 | 螺钉端子 |
| 芯线截面积 | 软导线 2.5 mm2 实心导线 最大 4 mm2 |
| 外壳材质 | Polyamide PA 6.6 |
| 防护等级 | IP20 |
| 重量 | Protection Module 20 g, 基础模块 40 g |
| 安装方式 | DIN 导轨安装 |
| 危险区域应用数据 | |
| EU 型式检验证书 | KEMA 09 ATEX 0191 X |
| 标识 | II 2(1)G Ex ia [ia Ga] IIC T6 … T4 Gb |
| 电压 | 30 V |
| 电流 | 500 mA |
| 内部电容 | 可忽略 0 nF |
| 内部电感 | 可忽略 0 µH |
| 证书 | KEMA 09 ATEX 0190 X |
| 标识 | II 3G Ex ic IIC T6 … T4 Gc, [exsign] II 3G Ex ec IIC T6 … T4 Gc |
| 电压 | 33 V |
| 指令 2014/34/EU | EN IEC 60079-0:2018+A11:2024, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| 国际认证 | |
| CSA 认证 | CSA 2437472 |
| 控制图 | 116-0361 |
| 认证适用范围 | Class I, Zone 1, AEx/Ex ia IIC T4 … T6, Class I, Zone 2, AEx nC IIC T4 … T6, Class I, Zone 2, Ex nL IIC T4 … T6, Class I, Zone 2, AEx/Ex nA IIC T4 … T6, Class I Div. 1, GP A, B, C, D T4 … T6, Class I Div. 2, GP A, B, C, D T4 … T6, Class I Div. 2, GP A, B, C, D T4 … T6 |
| IECEx 认证 | IECEx KEM 09.0088X |
| 认证适用范围 | Ex ia [ia Ga] IIC T6 … T4 Gb, Ex ic IIC T6 … T4 Gc, Ex ec IIC T6 … T4 Gc |
| 一般信息 | |
| 补充说明 | 适用范围内须遵守 EC 型式检验证书、符合性声明、符合性证明及说明书。相关信息见 www.pepperl-fuchs.com。 |
- 模块化：保护模块易于更换
- 本安（Ex ia）、FISCO、Entity、DART Fieldbus 或通用型（非防爆）
- 保护模块可更换，中断型或非中断型
- 屏蔽层直接接地，或经气体放电管接地
- 用于 FOUNDATION Fieldbus H1 与 PROFIBUS PA
- 结构紧凑、节省空间
- 安装于机柜或现场接线箱内的 DIN 导轨
石油化工装置
仪表信号回路雷击与过电压防护
电力能源系统
电源与信号线路浪涌保护
过程自动化
现场总线主干与支线浪涌保护
