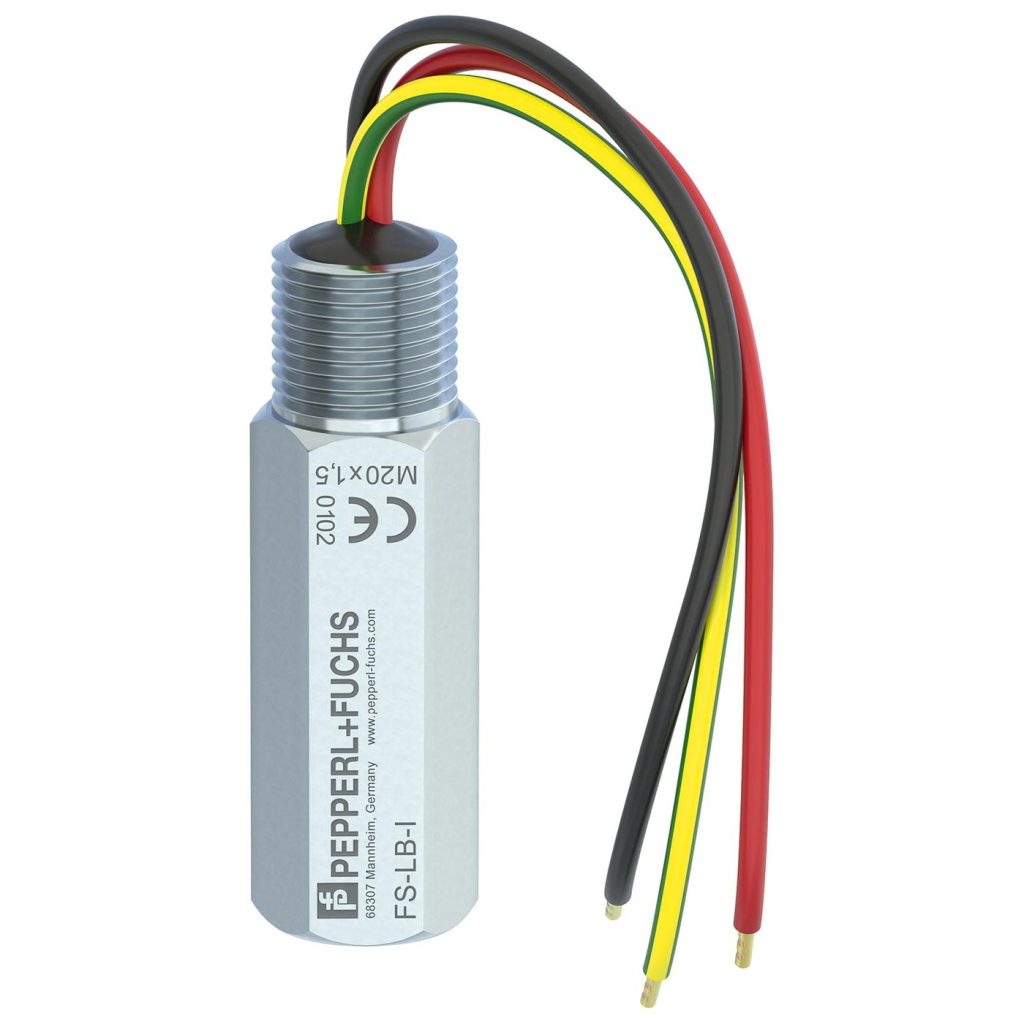

FS-LB-I 型 1 通道浪涌保护隔离器

Name: FS-LB-I 型 1 通道浪涌保护隔离器
Brand: Pepperl+Fuchs
SKU: FS-LB-I

产品型号 FS-LB-I

产品品牌

产品分类工业安全与信号调理模块 / 浪涌保护器 / P+F浪涌保护器、工业安全与信号调理模块、工业安全与信号调理模块 / 浪涌保护器

应用行业电力能源、石油化工、过程自动化

单通道、现场安装模块、M20 × 1.5 螺纹、不锈钢外壳。

Pepperl+Fuchs FS-LB-I 型 1 通道浪涌保护隔离器，单通道、现场安装模块、M20 × 1.5 螺纹、不锈钢外壳、最大浪涌电流（8/20 µs）20 kA。

用于危险区域与安全区之间信号线、电源线及现场总线线路的雷击与操作过电压防护，采用 DIN 导轨或现场外壳安装，可直接串接于仪表回路、DCS/PLC I/O 与总线主干支线之间。

FS-LB-I 型 1 通道浪涌保护隔离器技术参数
参数名称	技术指标
一般规格
受保护信号线路数	1
功能安全参数
安全完整性等级（SIL）	SIL 3
电源
额定电压	≤ 48 V
额定电流	≤ 250 mA
泄漏电流	≤ 5 µA
通态电压	≤ 85 V
对地绝缘	≥ 500 V breakdown voltage
电气参数
总放电电流（8/20 µs）	20 kA
符合性
防护等级	IEC 60529:2001
环境条件
环境温度	−30 … 60 °C (−22 … 140 °F) 在危险区域使用时，请遵循 EC 型式检验证书
机械参数
外壳材质	Stainless steel 1.4401 (AISI 316), 表面全抛光
防护等级	IP67
长度	0.3 m
重量	约 200 g
外形尺寸	AF22 x 77 mm (0.9 x 3 inch)
对边宽度	22
安装方式	M20 × 1.5 螺纹
危险区域应用数据
EU 型式检验证书	PTB 00 ATEX 2175
标识	II 2G EEx ia IIC T6
电压	50 V
最大泄漏电流	10 kA 线对地 (共模), 5 kA 线对线 (差模) 依据 IEC 60-2
对称	1 ns
非对称	100 ns
带宽	≥ 40 kHz
指令 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012
国际认证
控制图	116-0187 (cCSAus)
一般信息
补充说明	适用范围内须遵守 EC 型式检验证书、符合性声明、符合性证明及说明书。相关信息见 www.pepperl-fuchs.com。
