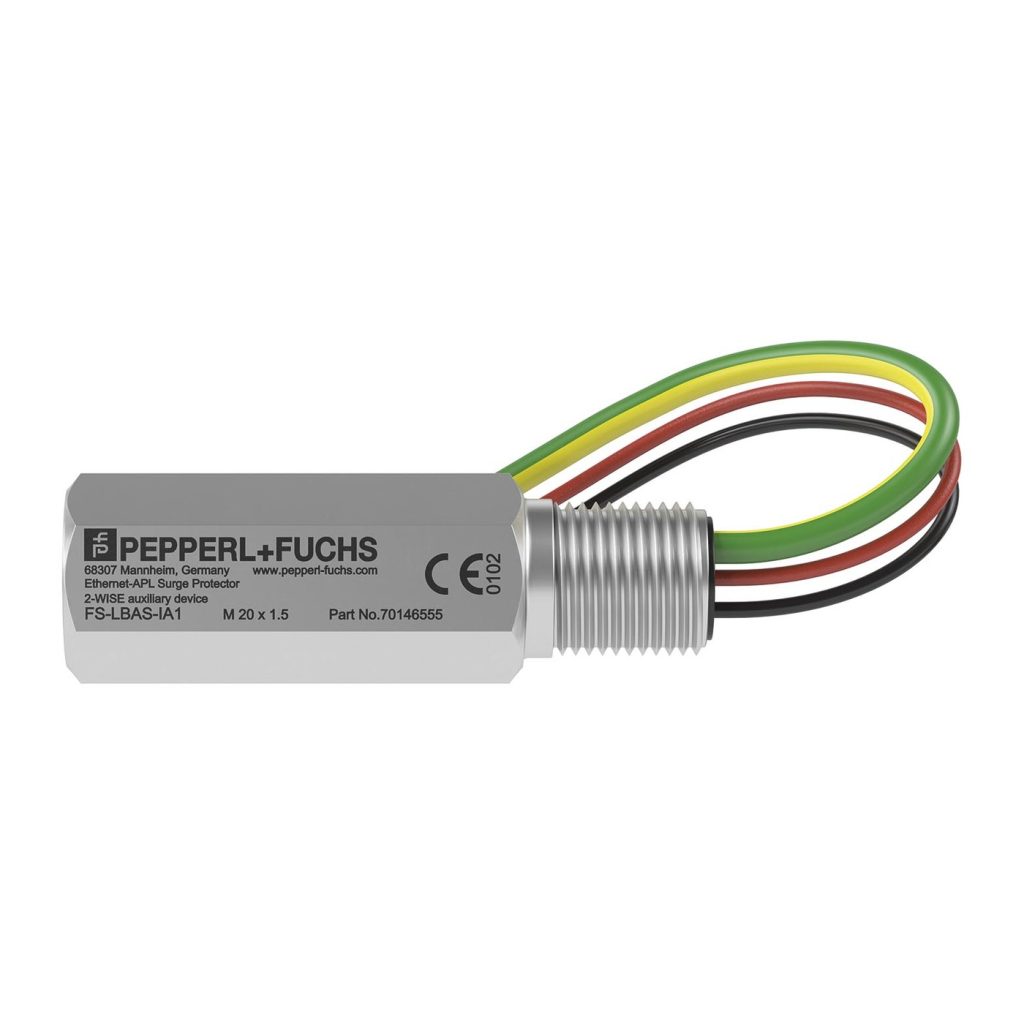

FS-LBAS-IA1 型 浪涌保护器
用于 Ethernet-APL 支线端口、符合 2-WISE 的本安型、现场设备安装用不锈钢外壳，ISO 20 mm 螺纹。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs FS-LBAS-IA1 型 浪涌保护器，用于 Ethernet-APL 支线端口、符合 2-WISE 的本安型、现场设备安装用不锈钢外壳，ISO 20 mm 螺纹。
用于危险区域与安全区之间信号线、电源线及现场总线线路的雷击与操作过电压防护，采用 DIN 导轨或现场外壳安装，可直接串接于仪表回路、DCS/PLC I/O 与总线主干支线之间。
| 参数名称 | 技术指标 |
|---|---|
| 一般规格 | |
| 设计/安装 | 室外安装 |
| 危险区域安装 | Zone 1 |
| 以太网接口 | |
| 接口类型 | Ethernet-APL 辅助设备 |
| 电气参数 | |
| 额定电压 | 30 V |
| 额定电流 | 500 mA |
| 冲击耐受等级 | 2 kV/1 kA (类别 C1) 每线路, 5 kV/2, 5 kA (类别 C2) 每线路, 0, 5 kA (类别 D1) 每线路 |
| 冲击放电电流（10/350 µs） | 0.5 kA 每线路 |
| 每线路 | 2.5 kA |
| 合计 | 5 kA |
| 最大浪涌电流（8/20 µs） | 5 kA 过应力故障模式 1 依据 IEC 61643-21 |
| 线/地 | 最大 1800 V C1, 1 kA 每线路, 最大 2100 V C2, 2.5 kA 每线路, 最大 50 V C3, 50 A 每线路, 最大 1400 V B2, 50 A 每线路 |
| 标准符合性 | |
| 防护等级 | IEC/EN 60529 |
| 气候条件 | IEC 60721 |
| 抗冲击 | EN 60068-2-27 |
| 抗振动 | EN 60068-2-6 |
| 浪涌保护 | IEC 61643-21 |
| 以太网 | Ethernet-APL, IEEE 802.3（10BASE-T1L） |
| 环境条件 | |
| 环境温度 | −50 … 80 °C (−58 … 176 °F) |
| 储存温度 | −50 … 90 °C (−58 … 194 °F) |
| 抗冲击 | 15 g 11 ms |
| 抗振动 | 1 g, 10 … 150 Hz |
| 机械参数 | |
| 接线方式 | 线端 APL + red, APL - black, protective conductor (PE) 绿/黄 |
| 芯线截面积 | APL +, APL - 0.8 mm2, PE 1.3 mm2 |
| 外壳材质 | Stainless steel 1.4401/316 |
| 防护等级 | IP67 |
| 重量 | 200 g |
| 安装方式 | ISO 20 mm |
| 危险区域应用数据 | |
| EU 型式检验证书 | TÜV 22 ATEX 8786 X |
| 标识 | 2-WISE auxiliary device |
| 标识 | ll 2 (1) G Ex ia [ia Ga] IIC T6 Gb, [exsign] ll 2 (1) D Ex ia [ia Da] lIIC T80°C Db, [exsign] l M2 (M1) Ex ia [ia Ma] l Mb, [exsign] ll 2 G Ex db eb mb IIC T6 Gb, [exsign] l M2 Ex eb mb I Mb, [exsign] lI 2 (1) G Ex db [ia Ga] IIC T6 Gb |
| 电压 | 30 V |
| 电流 | 500 mA |
| 内部电容 | 可忽略 0 nF |
| 内部电感 | 可忽略 0 µH |
| 指令 2014/34/EU | EN 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015, EN 60079-1:2014, IEC TS 60079-47:2021 |
| 国际认证 | |
| IECEx 认证 | IECEx TUR 22.0017X |
| 认证适用范围 | Ex ia [ia Ga] IIC T6 Gb, Ex ia [ia Da] lIIC T80°C Db, Ex ia [ia Ma] l Mb, Ex db eb mb IIC T6 Gb, Ex db eb mb I Mb, Ex db [ia Ga] IIC T6 Gb |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 用于 Ethernet-APL 支线端口
- 符合 2-WISE 的本安型
- 现场设备安装用不锈钢外壳，ISO 20 mm 螺纹
石油化工装置
仪表信号回路雷击与过电压防护
电力能源系统
电源与信号线路浪涌保护
过程自动化
现场总线主干与支线浪涌保护
