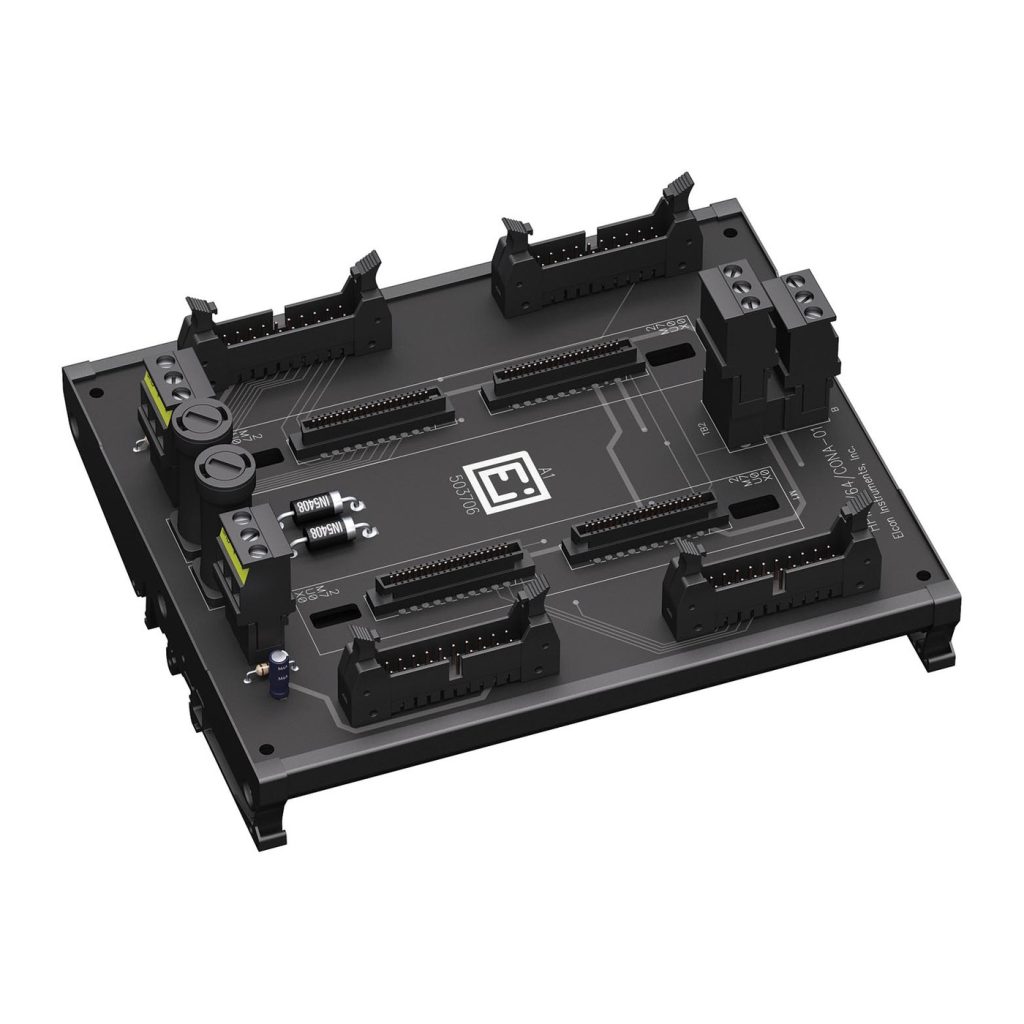

HiSHPMM/64/CONA-01 型 64 通道 HART 端接板

产品型号 HiSHPMM/64/CONA-01

产品品牌

产品分类工业安全与信号调理模块 / HART接口设备、工业安全与信号调理模块

应用行业电力能源、石油化工、过程自动化

64 通道、24 V DC 供电、可将两个多路复用器接入支持 HART 的霍尼韦尔 TDC 3000 FTA、冗余电源连接。

Pepperl+Fuchs HiSHPMM/64/CONA-01 型 HART 端接板，64 通道、24 V DC 供电、可将两个多路复用器接入支持 HART 的霍尼韦尔 TDC 3000 FTA、冗余电源连接、双 RS 485 连接。

属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。

HiSHPMM/64/CONA-01 型 64 通道 HART 端接板技术参数
参数名称	技术指标
电源
额定电压	24 V DC
熔断保护	2 A, 5 x 20 mm (0.2 x 0.8 inch)
功耗	0.7 W, （带多路复用器）
极性反接保护	是
HART 信号通道（本安）
通道数	64 个非平衡信号回路
冗余
供电	是
电气隔离
HART 信号通道	30 V DC
环境条件
环境温度	−20 … 55 °C (−4 … 131 °F)
相对湿度	5 … 90 %, 无冷凝
机械参数
芯线截面积	2.5 mm²（16 AWG）
接线	HART loop interface: connectors depending on version, RS-485 interface: removable 螺钉端子, power: removable 螺钉端子
重量	约 500 g
外形尺寸	152 x 121 x 142 mm (6 x 4.75 x 5.6 inch) （宽 × 高 × 深）, 深度含 HiDMux2700
高度	121 mm
宽度	152 mm
深度	142 mm
安装方式	DIN 导轨安装
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。

HART 现场仪表调试与组态通信

DCS 系统 HART 多路复用接入

控制室与现场仪表间 HART 信号滤波与分接
