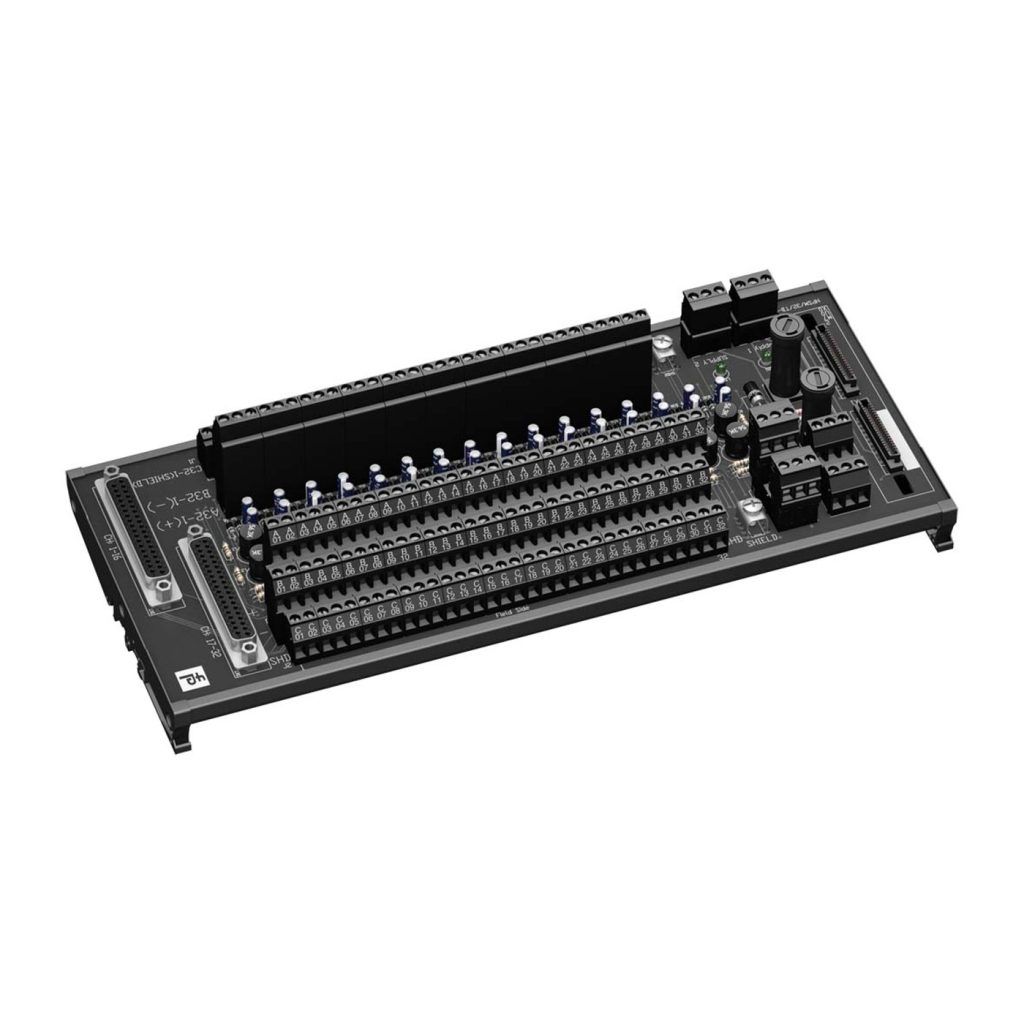

HiSHPSM/32/TB-02 型 32 通道 HART 端接板

产品型号 HiSHPSM/32/TB-02

产品品牌

产品分类工业安全与信号调理模块 / HART接口设备、工业安全与信号调理模块

应用行业电力能源、石油化工、过程自动化

32 通道、24 V DC 供电、支持串行或并行接线、37 针 Sub-D 连接器。

Pepperl+Fuchs HiSHPSM/32/TB-02 型 HART 端接板，32 通道、24 V DC 供电、支持串行或并行接线、37 针 Sub-D 连接器、带 HART 多路复用器插槽。

属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。

HiSHPSM/32/TB-02 型 32 通道 HART 端接板技术参数
参数名称	技术指标
电源
额定电压	24 V DC
熔断保护	100 mA, 5 x 20 mm (0.2 x 0.8 inch)
功耗	0.7 W, （带多路复用器）
极性反接保护	是
HART 信号通道（本安）
通道数	32 路非平衡信号回路
接口
类型/编号	2 x RS-485
冗余
供电	是
电气隔离
HART 信号通道	30 V DC
环境条件
环境温度	−20 … 55 °C (−4 … 131 °F)
相对湿度	5 … 90 %, 无冷凝
机械参数
芯线截面积	2.5 mm²（16 AWG）
接线	field side: 螺钉端子, control side: 螺钉端子/Sub-D socket 2 x 37-pin, RS 485 interface: removable 螺钉端子, power: removable 螺钉端子
重量	约 700 g
外形尺寸	300 x 127 x 186 mm (11.8 x 5 x 7.3 inch) （宽 × 高 × 深）, 深度含 HiDMux2700
高度	127 mm
宽度	300 mm
深度	186 mm
安装方式	DIN 导轨安装
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。

HART 现场仪表调试与组态通信

DCS 系统 HART 多路复用接入

控制室与现场仪表间 HART 信号滤波与分接
