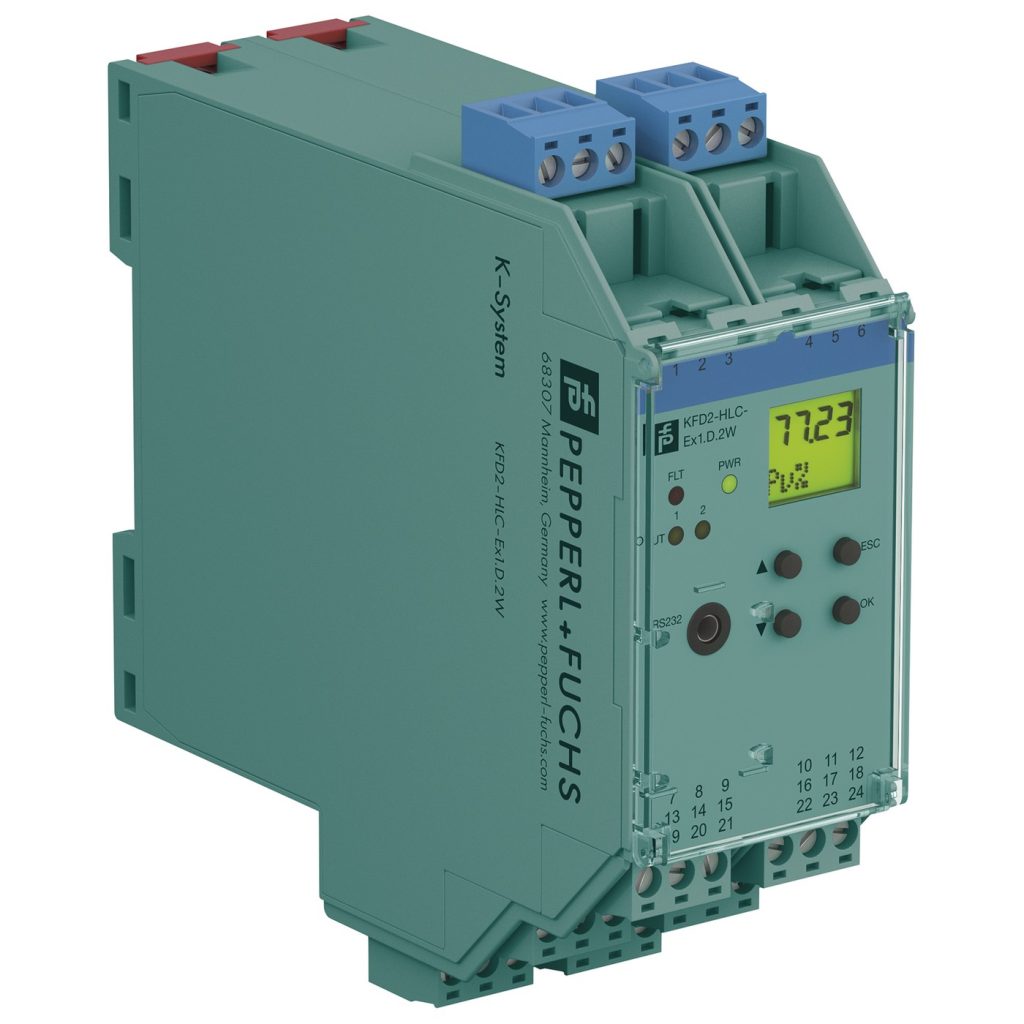

KFD2-HLC-Ex1.D.2W 型 1 通道 HART 回路转换器
1 通道隔离式安全栅、24 V DC 供电（Power Rail）、HART 现场设备输入，带变送器电源、可作信号分配器（1 输入多输出）。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs KFD2-HLC-Ex1.D.2W 型 HART 回路转换器，1 通道隔离式安全栅、24 V DC 供电（Power Rail）、HART 现场设备输入，带变送器电源、可作信号分配器（1 输入多输出）、2 路继电器触点输出（转换触点）。
属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。
| 参数名称 | 技术指标 |
|---|---|
| 一般规格 | |
| 信号类型 | 模拟量输入 |
| 电源 | |
| 接线 | Power Rail 或 端子 23+, 24- |
| 额定电压 | 19 … 30 V DC |
| 额定电流 | 约 130 mA （24 V DC 时） |
| 功耗 | 2.5 W |
| 功耗 | 3.1 W |
| HART 信号通道（本安） | |
| 符合性 | HART 现场设备输入（协议版本 5–7） |
| 接口 | |
| 编程接口 | 编程插座 |
| 输入 | |
| 接线侧 | 现场侧 |
| 接线 | 端子 1, 2, 3, 4, 5, 6 |
| 开路电压/短路电流 | 典型 24 V, 28 mA |
| 输入电阻 | 250 Ω, 5 % (端子 2, 3 与 跨接 5, 6) |
| 可用电压 | ≥ 15.5 V 在 20 mA, 短路保护 |
| 输出 | |
| 接线侧 | 控制侧 |
| 接线 | output I: 端子 10, 11, 12, output II: 端子 16, 17, 18, output III: 端子 7, 8, 9, output IV: 端子 13, 14, 15, output V: 端子 19, 20, 21 |
| 输出信号 | relay 与 LED yellow |
| 机械寿命 | 10⁷ 次开关循环 |
| 励磁/失励延迟 | 约 20 ms, 约 20 ms |
| 输出信号 | 模拟量 |
| 电流范围 | 4 … 20 mA, （拉电流或灌电流模式） |
| 负载 | 最大 650 Ω, 拉电流模式 |
| 电压范围 | 5 … 30 V, 灌电流模式（由外部电源供电） |
| 故障信号 | 按 NAMUR NE43：下限报警 I ≤ 2 mA，上限报警 I ≥ 21.5 mA，或保持测量值 |
| 其他输出 | HART communicator on 端子 22, 24 |
| 集合故障信息 | Power Rail 与 LED red |
| 传输特性 | |
| 分辨率 | 最大 2 µA |
| 精度 | < 20 µA，典型 10 µA |
| 环境温度影响 | < ± 2 µA/K |
| 测量时长/响应延迟 | HART 报文获取时间 + 100 ms |
| 继电器 | 可编程设置故障值或跳闸值（含方向、滞环与延迟） |
| 电气隔离 | |
| 输出 I/II | 功能绝缘 依据 IEC 62103, 额定绝缘电压 250 Veff |
| 输出 I、II/其他回路 | reinforced insulation 依据 IEC 62103, 额定绝缘电压 300 Vrms |
| 输出 III/IV/V/电源 | 功能绝缘 依据 IEC 62103, 额定绝缘电压 50 Veff |
| 指示/设置 | |
| 显示元件 | LED，显示屏 |
| 操作元件 | 控制面板 |
| 配置 | 通过操作按键或 PACTware |
| 标识 | 前面预留标识区 |
| 指令符合性 | |
| 指令 2014/30/EU | EN 61326-1:2013（工业场所） |
| 指令 2014/35/EU | EN 61010-1:2010 |
| 符合性 | |
| 电磁兼容性 | NE 21:2006 |
| 防护等级 | IEC 60529:2001 |
| 环境条件 | |
| 环境温度 | −20 … 60 °C (−4 … 140 °F) |
| 机械参数 | |
| 防护等级 | IP20 |
| 接线 | 螺钉端子 |
| 重量 | 300 g |
| 外形尺寸 | 40 x 119 x 115 mm (1.6 x 4.7 x 4.5 inch) （宽 × 高 × 深）, 外壳类型 C2 |
| 高度 | 119 mm |
| 宽度 | 40 mm |
| 深度 | 115 mm |
| 安装方式 | 安装于 35 mm DIN 安装导轨，符合 EN 60715:2001 |
| 危险区域应用数据 | |
| EU 型式检验证书 | BASEEFA 07 ATEX 0174 |
| 标识 | II (1)G [Ex ia Ga] IIC, Ex II (1)D [Ex ia Da] IIIC |
| 最大安全电压 | 253 V AC（注意：额定电压可能更低） |
| 设备 | 端子 1, 4/3 （端子 4 与 5 跨接时） |
| 电压 | 25.2 V |
| 电流 | 104.9 mA |
| 功率 | 0.661 W |
| 内部电容 | 1.1 nF |
| 内部电感 | 0 mH |
| 设备 | 端子 2, 5/3 |
| 电压 | < 28 V |
| 功率 | < 1.33 W |
| 电压 | 1.1 V |
| 电流 | 11.9 mA |
| 功率 | 4 mW |
| 内部电容 | 0 µF |
| 输出 I、II | 端子 10, 11, 12; 16, 17, 18, non-intrinsically safe |
| 最大安全电压 | 253 V(Attention! Um is no rated voltage.) |
| 触点负载 | 253 V AC/1 A/cos φ > 0.7; 30 V DC/1 A resistive load (BASEEFA 07 ATEX 0174), 50 V AC/1 A/cos φ > 0.7; 30 V DC/1 A resistive load (Pepperl+Fuchs self-declaration) |
| 输出 III、IV、V | 端子 7, 8, 9; 13, 14, 15; 19, 20, 21, non-intrinsically safe |
| 证书 | PF 07 CERT 1141 X |
| 标识 | II 3G Ex nA nC IIC T4 Gc |
| 输入/其他回路 | safe electrical isolation 依据 IEC/EN 60079-11, voltage peak value 375 V |
| 指令 2014/34/EU | EN IEC 60079-0:2018+AC:2020, EN 60079-11:2012, EN 60079-15:2010 |
| 国际认证 | |
| 控制图 | 116-0129 |
| IECEx 证书 | IECEx BAS 07.0047 |
| IECEx 标识 | [Ex ia Ga] IIC, [Ex ia Da] IIIC |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 1 通道隔离式安全栅
- 24 V DC 供电（Power Rail）
- HART 现场设备输入，带变送器电源
- 可作信号分配器（1 输入多输出）
- 2 路继电器触点输出（转换触点）
- 3 路模拟量输出 4…20 mA
- 输出支持灌电流/拉电流模式
- 按键面板可配置
