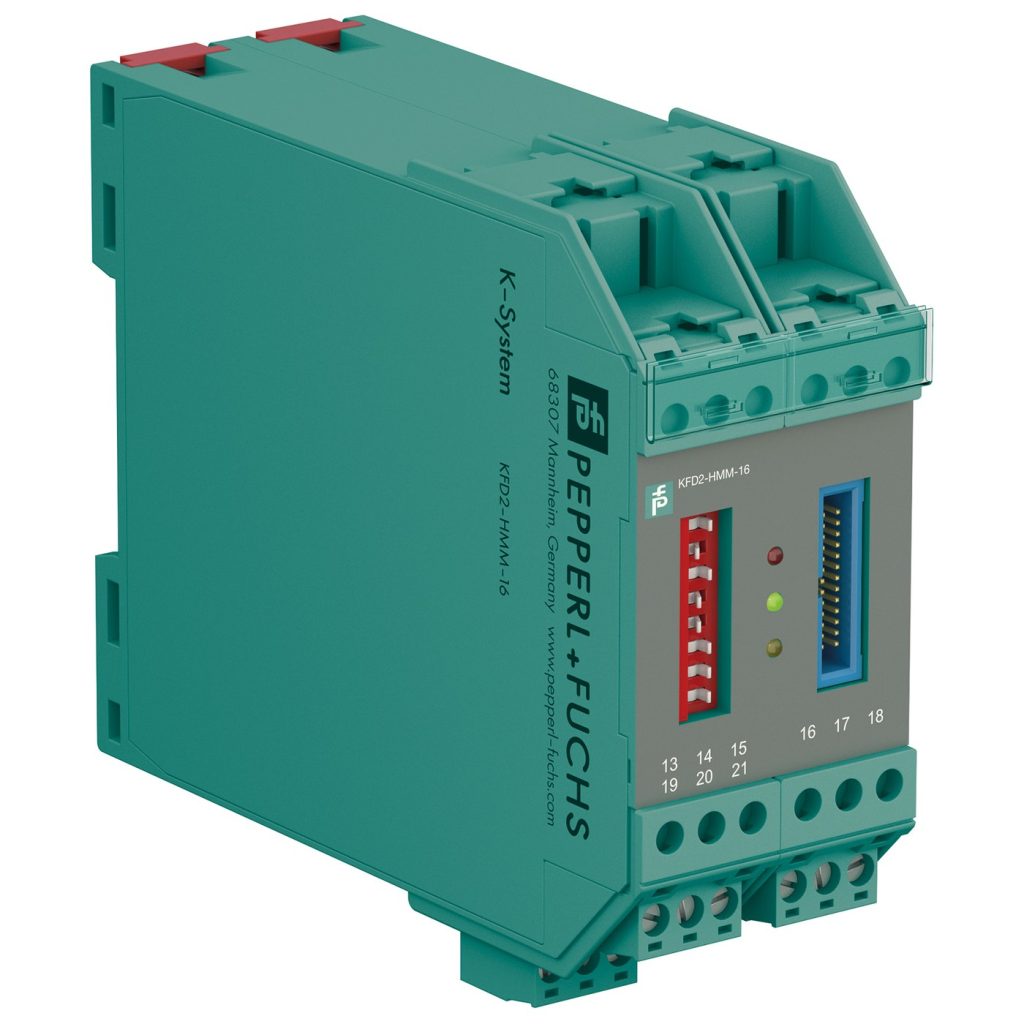

KFD2-HMM-16 型 16 通道 HART 多路复用器主模块
16 通道、24 V DC 供电（Power Rail）、HART 现场设备输入（协议版本 5–7）、最多可连接 15 个 KFD0-HMS-16 HART 多路复用器从模块。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs KFD2-HMM-16 型 HART 多路复用器主模块，16 通道、24 V DC 供电（Power Rail）、HART 现场设备输入（协议版本 5–7）、最多可连接 15 个 KFD0-HMS-16 HART 多路复用器从模块、最高 SIL 3（依据 IEC/EN 61508）。
属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。
| 参数名称 | 技术指标 |
|---|---|
| 功能安全参数 | |
| 安全完整性等级（SIL） | SIL 3 |
| 电源 | |
| 接线 | 端子 17+, 18- |
| 额定电压 | 20 … 32 V DC typical 在 100 mA |
| 功耗 | 最大 3 W |
| HART 信号通道（非本安） | |
| 符合性 | HART 现场设备输入（协议版本 5–7） |
| 接线 | 26-pin flat cable for analog connections, 14-pin flat cable for primary module/secondary module connection between KFD2-HMM-16 与 KFD0-HMS-16 |
| 泄漏电流 | < 3 µA at −20 … 85 °C (−4 … 185 °F) |
| 端接电阻 | external 230 … 500 Ω standard (up to 1000 Ω possible) |
| 输出电压 | ≥ 400 mV ss（按上述端接电阻） |
| 输出电阻 | ≤100 Ω，容性耦合 |
| 输入阻抗 | 依据 HART specification |
| 输入电压范围 | 0.08 … 4 V ss ; 典型 ± 5.2 V as local reference |
| 接口 | |
| 传输速率 | 9600, 19200, or 38400 Bit/s (可通过 DIL 拨码开关选择 (2 与 3) by the user) |
| 类型 | RS-485, 2-wire multidrop |
| 地址选择 | 可用 DIL 拨码开关在 31 个地址中选择 (4 … 8) |
| 指示/设置 | |
| 操作元件 | DIP 拨码开关 |
| 配置 | 通过 DIP 拨码开关 |
| 标识 | 前面预留标识区 |
| 指令符合性 | |
| 指令 2014/30/EU | EN 61326-1:2013（工业场所） |
| 符合性 | |
| 防护等级 | IEC 60529:2001 |
| 环境条件 | |
| 环境温度 | −20 … 60 °C (−4 … 140 °F) |
| 机械参数 | |
| 防护等级 | IP20 |
| 接线 | 螺钉端子 |
| 重量 | 约 250 g |
| 外形尺寸 | 40 x 107 x 115 mm (1.6 x 4.2 x 4.5 inch) （宽 × 高 × 深）, 外壳类型 C1 |
| 安装方式 | 安装于 35 mm DIN 安装导轨，符合 EN 60715:2001 |
| 危险区域应用数据 | |
| 证书 | PF 07 CERT 1143 X |
| 标识 | II 3G Ex nA IIC T4 Gc |
| 指令 2014/34/EU | EN 60079-0:2012+A11:2013, EN 60079-15:2010 |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 16 通道
- 24 V DC 供电（Power Rail）
- HART 现场设备输入（协议版本 5–7）
- 最多可连接 15 个 KFD0-HMS-16 HART 多路复用器从模块
- 最高 SIL 3（依据 IEC/EN 61508）
石油化工装置
HART 现场仪表调试与组态通信
电力能源系统
DCS 系统 HART 多路复用接入
过程自动化
控制室与现场仪表间 HART 信号滤波与分接
