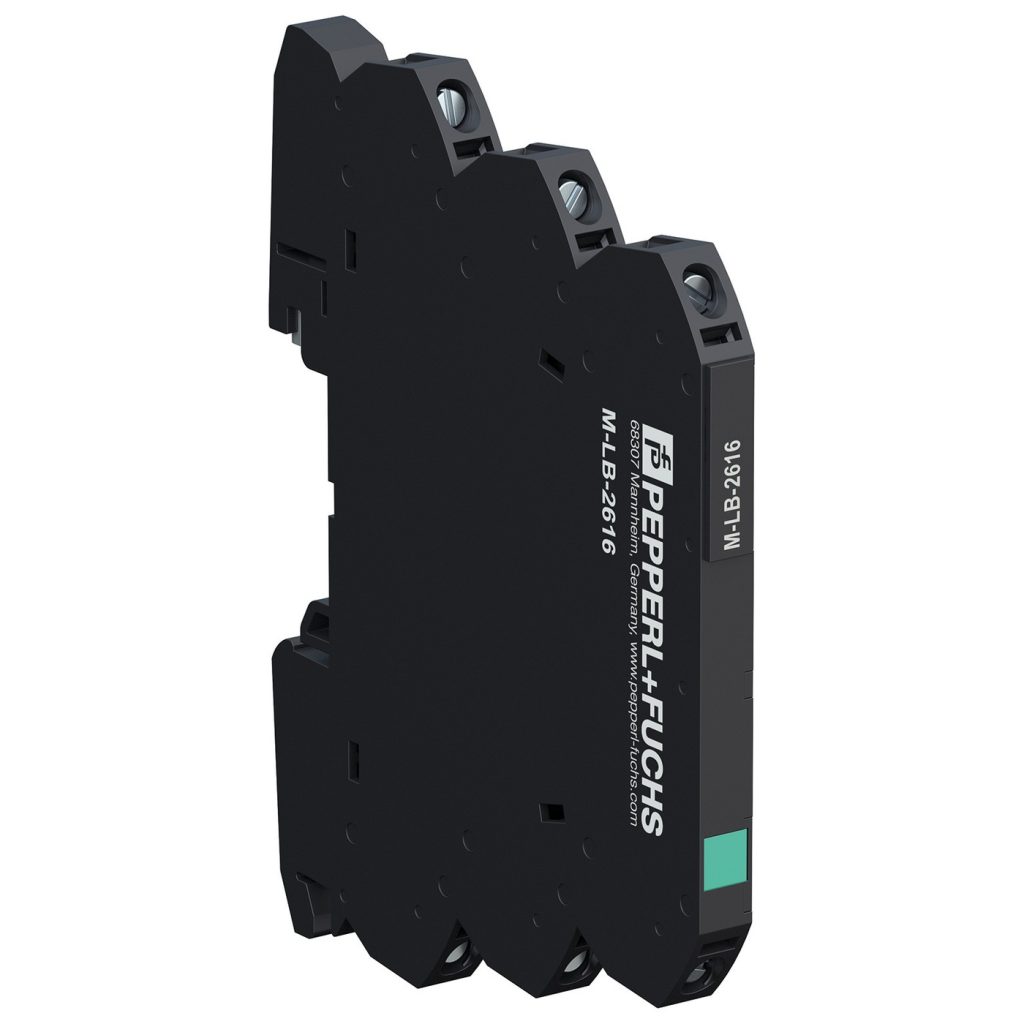

M-LB-2616 型 3 通道浪涌保护隔离器
3 条信号线路的浪涌保护、额定电压 1 V DC、用于接地信号线路的浪涌保护隔离器、最大浪涌电流（8/20 µs）20 kA。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs M-LB-2616 型 3 通道浪涌保护隔离器，3 条信号线路的浪涌保护、额定电压 1 V DC、用于接地信号线路的浪涌保护隔离器、最大浪涌电流（8/20 µs）20 kA、螺钉端子接线。
用于危险区域与安全区之间信号线、电源线及现场总线线路的雷击与操作过电压防护，采用 DIN 导轨或现场外壳安装，可直接串接于仪表回路、DCS/PLC I/O 与总线主干支线之间。
| 参数名称 | 技术指标 |
|---|---|
| 一般规格 | |
| 受保护信号线路数 | 3 |
| 拓扑 | 接地 |
| 功能安全参数 | |
| 安全完整性等级（SIL） | SIL 3 |
| 电气参数 | |
| 接线 | 受保护区：端子 4, 5, 6, 非保护区：端子 1, 2, 3 |
| 额定电流 | 400 mA, 限制条件见降额表 |
| 泄漏电流 | < 15 µA 在 1 V 与 25 °C (77 °F), 线-线 |
| 额定电压 | 1 V DC |
| 最大持续工作电压 | 6 V DC |
| 串联电阻 | ≤ 3 Ω 每线路 |
| 冲击耐受等级 | 1 kV/0.5 kA (类别 C1), 10 kV/5 kA (类别 C2), 1 kA (类别 D1) |
| 冲击放电电流（10/350 µs） | 每线路 1 kA（2 次） |
| 额定放电电流（8/20 µs） | 每线路 5 kA（10 次） |
| 总放电电流（8/20 µs） | 20 kA (1x), 过应力故障模式 3 依据 IEC 61643-21 |
| 电压保护水平 | 最大 12 V 线-线 （额定放电电流 In 下）, 最大 31 V 线-地 （额定放电电流 In 下） |
| 冲击复位时间 | < 500 ms |
| 插入损耗 | ≤ 3 dB 在 0 … 250 kHz 在 100 Ω 系统中 |
| 符合性 | |
| 电磁兼容性 | EN 61326-3-1:2017 |
| 防护等级 | IEC 60529:2013 |
| 功能安全 | IEC/EN 61508:2010 |
| 低压浪涌保护器 | IEC 61643-21:2000+A1:2008+A2:2012 |
| 环境条件 | |
| 环境温度 | −40 … 80 °C (−40 … 176 °F), 注意温度范围受降额限制，见降额一节 |
| 储存温度 | −40 … 85 °C (−40 … 185 °F) |
| 相对湿度 | 最大 95 %，无冷凝 |
| 耐腐蚀性 | 依据 ISA-71.04，严酷等级 G3 |
| 机械参数 | |
| 防护等级 | 加装绝缘隔片后 IP20 |
| 接线 | 螺钉端子, 最大 芯线截面 1 x 2.5 mm2 |
| 材质 | Polyamide (PA) |
| 重量 | 约 30 g |
| 外形尺寸 | 6.2 x 93 x 71, 8 mm (0.24 x 3.7 x 2.8 inch) （宽 × 高 × 深） |
| 安装方式 | 安装于 35 mm DIN 安装导轨，符合 EN 60715:2001 |
| 危险区域应用数据 | |
| 证书 | KIWA 19 ATEX 0002 X |
| 标识 | II 3G Ex ec IIC T6 … T4 Gc |
| 温度组别 | T6、T5 或 T4，限制条件见降额表 |
| 指令 2014/34/EU | EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018 |
| 国际认证 | |
| IECEx 证书 | IECEx KIWA 19.0002X |
| IECEx 标识 | Ex ec IIC T6 … T4 Gc |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 3 条信号线路的浪涌保护
- 额定电压 1 V DC
- 用于接地信号线路的浪涌保护隔离器
- 最大浪涌电流（8/20 µs）20 kA
- 螺钉端子接线
- 可 DIN 导轨安装
- 符合 IEC/EN 61508，最高可达 SIL 3
石油化工装置
仪表信号回路雷击与过电压防护
电力能源系统
电源与信号线路浪涌保护
过程自动化
现场总线主干与支线浪涌保护
