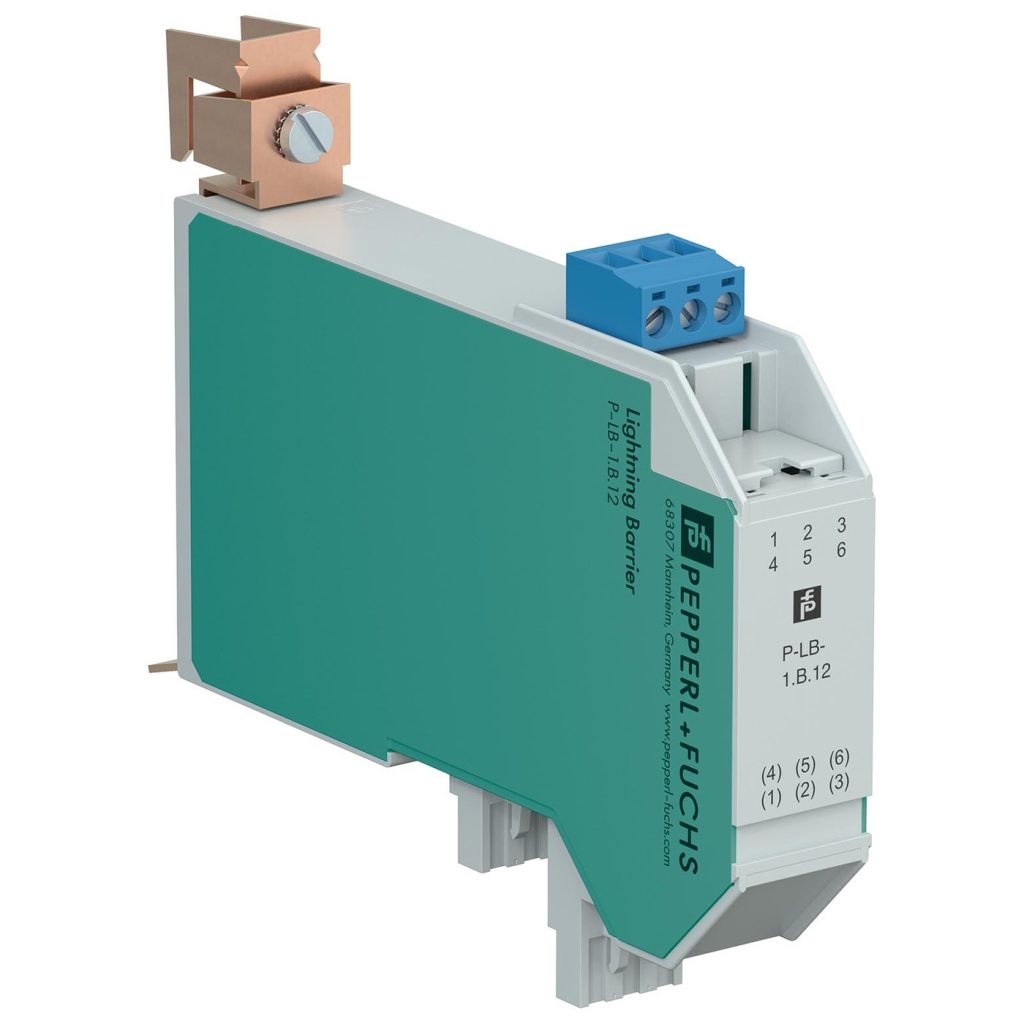

P-LB-1.B.12 型 1 通道浪涌保护隔离器

产品型号 P-LB-1.B.12

产品品牌

产品分类工业安全与信号调理模块、工业安全与信号调理模块 / 浪涌保护器

应用行业电力能源、石油化工、过程自动化

单通道、直接插接于 KF 模块现场侧、模拟或数字信号输入、浪涌保护能力最高 10 kA。

Pepperl+Fuchs P-LB-1.B.12 型 1 通道浪涌保护隔离器，单通道、直接插接于 KF 模块现场侧、模拟或数字信号输入、浪涌保护能力最高 10 kA、保护 KF 模块的引线 1 与 2。

用于危险区域与安全区之间信号线、电源线及现场总线线路的雷击与操作过电压防护，采用 DIN 导轨或现场外壳安装，可直接串接于仪表回路、DCS/PLC I/O 与总线主干支线之间。

P-LB-1.B.12 型 1 通道浪涌保护隔离器技术参数
参数名称	技术指标
一般规格
受保护信号线路数	2
功能安全参数
安全完整性等级（SIL）	SIL 3
信号线路
接线	端子 1, 2
额定电压	最大 30 V
额定电流	最大 250 mA
泄漏电流	最大 5 µA
通态电压	最大 45 V
对地绝缘	最大 500 V breakdown voltage
符合性
防护等级	IEC 60529:2001
环境条件
环境温度	−20 … 60 °C (−4 … 140 °F)
机械参数
防护等级	IP20
重量	约 70 g
外形尺寸	20 x 104 x 127 mm (0.8 x 4.1 x 5 inch) （宽 × 高 × 深）
安装方式	安装于 KF 模块
危险区域应用数据
EU 型式检验证书	PTB 02 ATEX 2044
标识	II (1)G [Ex ia Ga] IIC
电压	30 V
电流	250 mA
内部电容	可忽略
内部电感	200 µH
最大泄漏电流	10 kA (8/20 µs) per conductor
对称	1 ns
非对称	100 ns
串联电阻	≤ 0.5 Ω per wire
带宽	≥ 40 kHz
证书	PF 16 CERT 3908 X
标识	II 3G Ex nA IIC T4 Gc
指令 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
国际认证
IECEx 证书	IECEx BAS 12.0123
IECEx 标识	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。

仪表信号回路雷击与过电压防护

电源与信号线路浪涌保护

现场总线主干与支线浪涌保护
