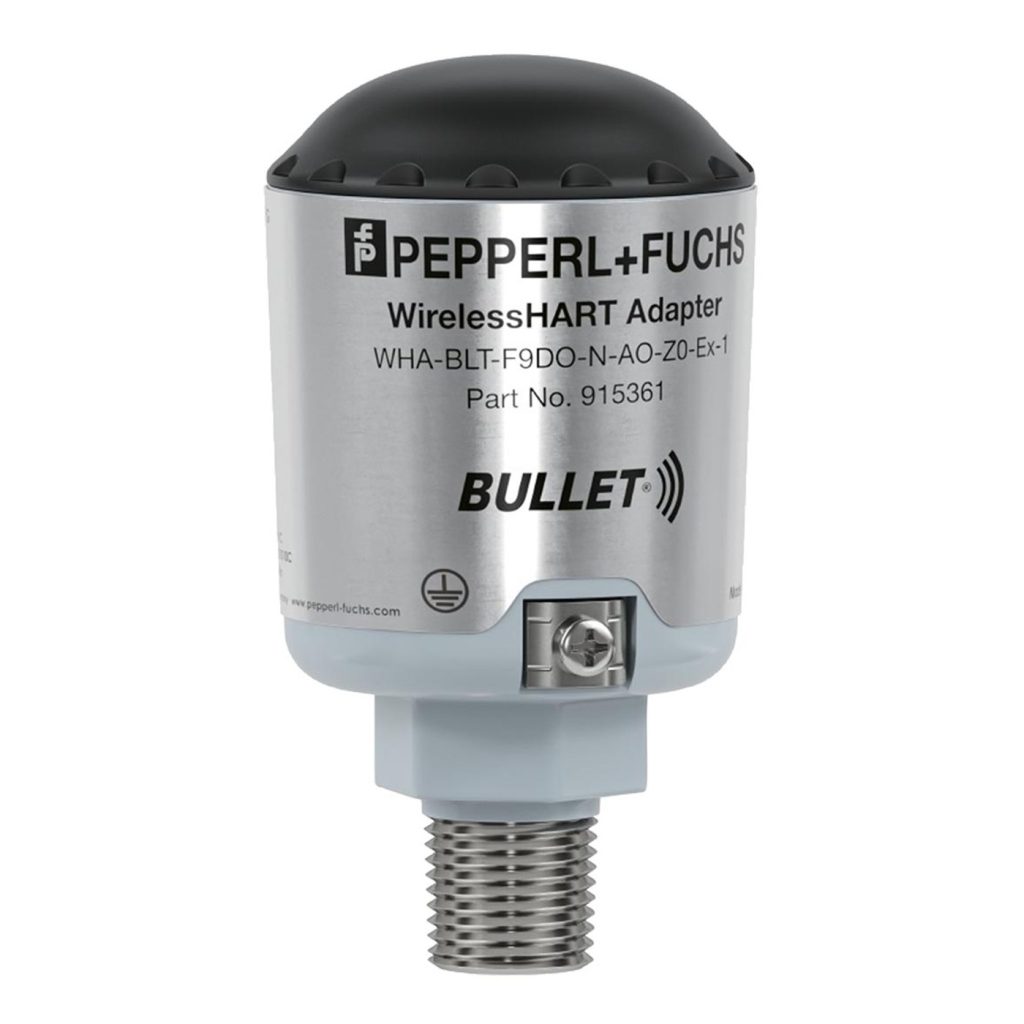

WHA-BLT-F9D0-N-A0-GP-1 型 Bullet WirelessHART 适配器

产品型号 WHA-BLT-F9D0-N-A0-GP-1

产品品牌

产品分类工业安全与信号调理模块 / HART接口设备、工业安全与信号调理模块

应用行业电力能源、石油化工、过程自动化

压铸铝外壳、回路供电、直接安装于 HART 或 4…20 mA 现场设备、灌封天线。

Pepperl+Fuchs WHA-BLT-F9D0-N-A0-GP-1 型 Bullet WirelessHART 适配器，压铸铝外壳、回路供电、直接安装于 HART 或 4…20 mA 现场设备、灌封天线、多点模式最多 8 台现场设备。

属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。

WHA-BLT-F9D0-N-A0-GP-1 型 Bullet WirelessHART 适配器技术参数
参数名称	技术指标
电源
额定电压	7 … 32 V DC
额定电流	< 1 mA, 最大 25 mA
电气参数
输出电流	3.2 … 25 mA
供电	为现场设备提供回路电源, voltage: 1 … 2.5 V DC, 步进可调，步长 0.5 V
输入
接线	- 5 芯线，长 600 mm，从外螺纹引出 NPT1/2，1 个外部接地点
协议	HART 7.1，向下兼容
设备数量	最多 8 台 HART 现场设备（视安装方式而定）
输出
接口	内置天线
通信	WirelessHART 技术规格，物理层：IEEE 802.15.4-2006，频段：2.4 GHz（ISM 免许可频段），最大发射功率: +10 dBm，室外传输距离: 235 m，communication standard: WirelessHART 依据 IEC 62591
指令符合性
无线电与电信终端设备	2.4 GHz 设备的使用受当地法规限制，调试前请确认当地法规允许使用本产品。
指令 2014/53/EU	EN 300 328 V2.1.1:2016, EN 301 489-1 V2.2.0:2017, EN 301 489-17 V3.2.0:2017
FCC CFR47 Part 15 B/C	ANSI C63.4-2003, FCC ID: X89-WA1101
符合性
防护等级	IEC 60529:2013
环境条件
环境温度	−40 … 85 °C (−40 … 185 °F)
储存温度	−40 … 85 °C (−40 … 185 °F)
相对湿度	最大 100 %
机械参数
防护等级	IP67
材质	铝合金，聚氨酯烤漆
重量	460 g
外形尺寸	60.8 x 60.8 x 100 mm (l x w x h)
高度	100 mm
直径	60.8 mm
国际认证
FM 认证	FM 17 NUS 0010
控制图	116-0425 (cFMus)
CSA 认证	FM 17 NCA 0004
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。

HART 现场仪表调试与组态通信

DCS 系统 HART 多路复用接入

控制室与现场仪表间 HART 信号滤波与分接
