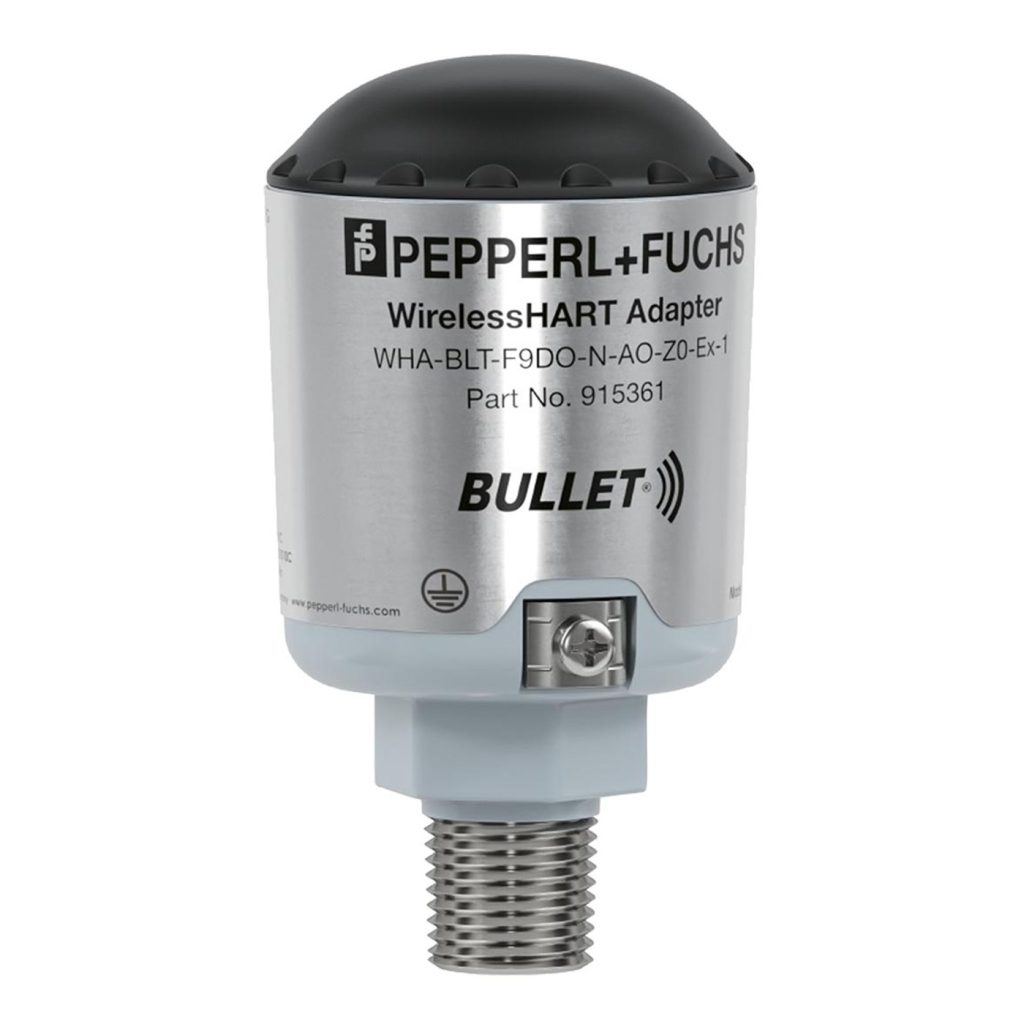

WHA-BLT-F9D0-N-A0-Z0-Ex1 型 Bullet WirelessHART 适配器
可安装于 0/20 区、适用于 Class I、II Division 1 危险区域、适用于 Class III 危险区域、适用于 Class I Division 2 危险区域。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs WHA-BLT-F9D0-N-A0-Z0-Ex1 型 Bullet WirelessHART 适配器，可安装于 0/20 区、适用于 Class I、II Division 1 危险区域、适用于 Class III 危险区域、适用于 Class I Division 2 危险区域、为本安 Ex i 现场设备提供本安回路。
属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。
| 参数名称 | 技术指标 |
|---|---|
| 电源 | |
| 额定电压 | 7 … 30 V DC |
| 额定电流 | < 1 mA, 最大 25 mA |
| 电气参数 | |
| 输出电流 | 3.2 … 25 mA |
| 供电 | 为现场设备提供回路电源, voltage: 1 … 2.5 V DC, 步进可调，步长 0.5 V |
| 输入 | |
| 接线 | - 5 芯线，长 600 mm，从外螺纹引出 NPT1/2，1 个外部接地点 |
| 协议 | HART 7.1，向下兼容 |
| 设备数量 | 最多 8 台 HART 现场设备（视安装方式而定） |
| 输出 | |
| 接口 | 内置天线 |
| 通信 | WirelessHART 技术规格，物理层：IEEE 802.15.4-2006，频段：2.4 GHz（ISM 免许可频段），最大发射功率: +10 dBm，室外传输距离: 235 m，communication standard: WirelessHART 依据 IEC 62591 |
| 指令符合性 | |
| 无线电与电信终端设备 | 2.4 GHz 设备的使用受当地法规限制，调试前请确认当地法规允许使用本产品。 |
| 指令 2014/53/EU | EN 300 328 V2.1.1:2016, EN 301 489-1 V2.2.0:2017, EN 301 489-17 V3.2.0:2017 |
| FCC CFR47 Part 15 B/C | ANSI C63.4-2003, FCC ID: X89-WA1101 |
| 符合性 | |
| 防护等级 | IEC 60529:2013 |
| 环境条件 | |
| 环境温度 | temperature class T5: −40 … 85 °C (−40 … 185 °F), temperature class T6: −40 … 75 °C (−40 … 167 °F) |
| 储存温度 | −40 … 85 °C (−40 … 185 °F) |
| 相对湿度 | 最大 100 % |
| 机械参数 | |
| 防护等级 | IP67 |
| 材质 | 铝合金，聚氨酯烤漆 |
| 重量 | 460 g |
| 外形尺寸 | 60.8 x 60.8 x 100 mm (l x w x h) |
| 高度 | 100 mm |
| 直径 | 60.8 mm |
| 危险区域应用数据 | |
| EU 型式检验证书 | FM 17 ATEX 0046 X |
| 标识 | II 1G Ex ia IIC T6 … T5 Ga, Ex II 1D Ex ia IIIC T95°C Da |
| 指令 2014/34/EU | EN 60079-0:2012+A11:2013, EN 60079-11:2012 |
| 国际认证 | |
| FM 认证 | FM 17 NUS 0010, FM 17 US 0191 X |
| 控制图 | 116-0425 (cFMus) |
| 认证适用范围 | IS Class I, II, III, Division 1, Groups A-G, Class I, Zone 0, AEx ia IIC T6 … T5 Ga, Zone 20, AEx ia IIIC T95°C Da |
| CSA 认证 | FM 17 NCA 0004, FM 17 CA 0102 X |
| 认证适用范围 | IS Class I, II, III, Division 1, Groups A-G, Ex ia IIC T6 … T5 Ga, Ex ia IIIC T95°C Da, associated apparatus [Ex ia] |
| IECEx 证书 | IECEx FMG 17.0020X |
| IECEx 标识 | Ex ia IIC T6 … T5 Ga, Ex ia IIIC T95°C Da |
| 标准 | IEC 60079-0:2011, IEC 60079-1:2014, IEC 60079-11:2011, IEC 60079-31:2013 |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 可安装于 0/20 区
- 适用于 Class I、II Division 1 危险区域
- 适用于 Class III 危险区域
- 适用于 Class I Division 2 危险区域
- 为本安 Ex i 现场设备提供本安回路
- 压铸铝外壳
- 回路供电
- 直接安装于 HART 或 4…20 mA 现场设备
- 灌封天线
- 多点模式最多 8 台现场设备
石油化工装置
HART 现场仪表调试与组态通信
电力能源系统
DCS 系统 HART 多路复用接入
过程自动化
控制室与现场仪表间 HART 信号滤波与分接
