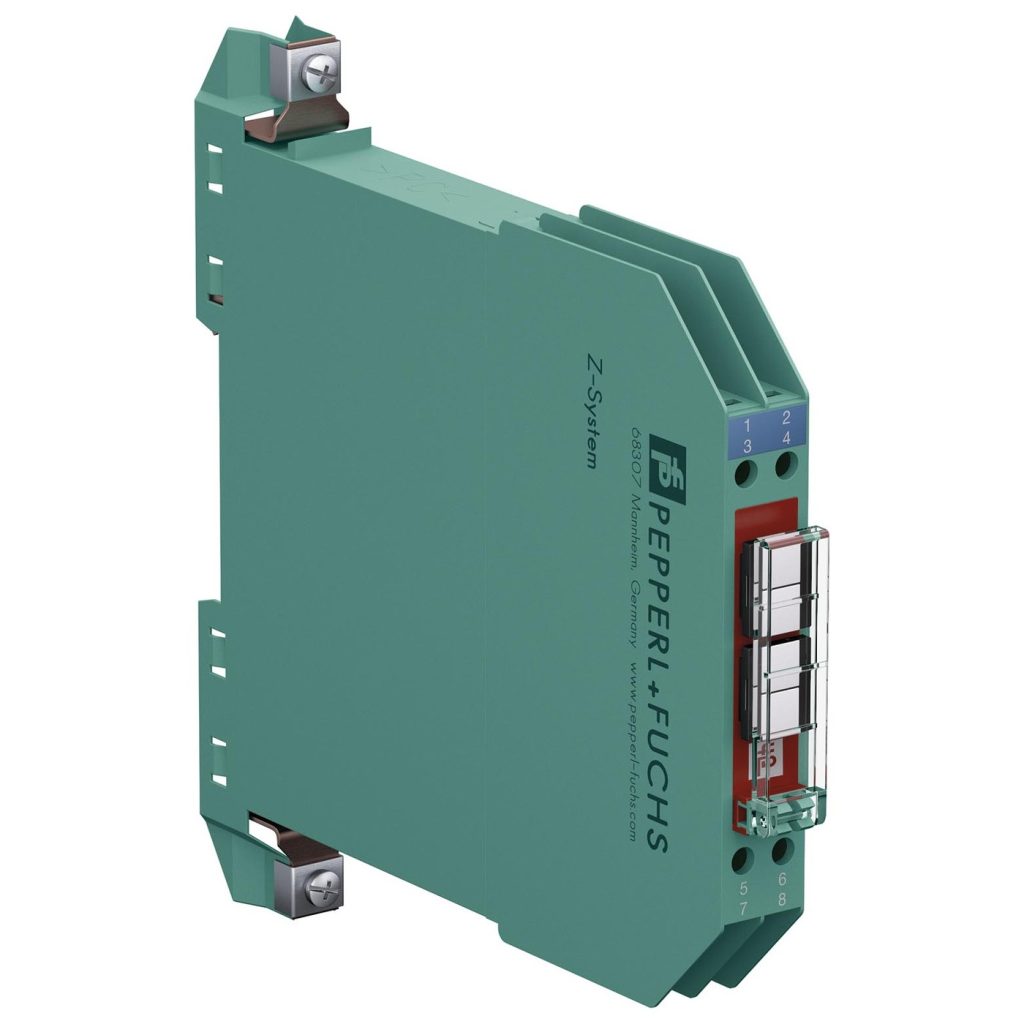

Z787.F 型 2 通道齐纳式安全栅

产品型号 Z787.F

产品品牌

产品分类工业安全与信号调理模块、工业安全与信号调理模块 / 齐纳式安全栅

应用行业电力能源、石油化工、过程自动化

2 通道、直流型，正极、工作电压 26.5 V @ 10 µA、串联电阻最大 341 Ω。

Pepperl+Fuchs Z787.F 型齐纳式安全栅，2 通道、直流型，正极、工作电压 26.5 V @ 10 µA、串联电阻最大 341 Ω、熔断器额定电流 50 mA。

属于齐纳式安全栅（Zener Barrier）系列，通过限压、限流把进入危险区域的能量限制在安全水平，为过程自动化系统中的本安回路提供经济高效的防爆保护，可与各类 4…20 mA 本安现场仪表及 DCS/PLC 控制系统配套使用。

Z787.F 型 2 通道齐纳式安全栅技术参数
参数名称	技术指标
一般规格
类型	直流型，正极
电气参数
额定电阻	300 Ω
串联电阻	最大 341 Ω
熔断器额定电流	50 mA
危险区接线
接线	端子 1, 2; 3, 4
安全区接线
接线	端子 5, 6; 7, 8
供电回路	最大 27 V
测量回路	最大 26.5 V 在 10 µA
符合性
防护等级	IEC 60529
环境条件
环境温度	−20 … 60 °C (−4 … 140 °F)
储存温度	−25 … 70 °C (−13 … 158 °F)
相对湿度	最大 75 %, 无冷凝
机械参数
防护等级	IP20
接线	螺钉端子
芯线截面积	最大 2 x 2.5 mm2
重量	约 150 g
外形尺寸	12.5 x 115 x 116 mm (0.5 x 4.5 x 4.6 inch) （宽 × 高 × 深）
结构型式	modular terminal housing, see system description
安装方式	安装于 35 mm DIN 安装导轨，符合 EN 60715:2001
危险区域应用数据
EU 型式检验证书	BAS 00 ATEX 7096
标识	II (1)G [Ex ia Ga] IIC, Ex II (1)D [Ex ia Da] IIIC, Ex I (M1) [Ex ia Ma] I
电压	28 V
电流	93 mA
功率	650 mW
最大安全电压	250 V
串联电阻	最小 301 Ω
证书	TÜV 99 ATEX 1484 X
标识	II 3G Ex nA IIC T4 Gc
指令 2014/34/EU	EN IEC 60079-0:2018+AC:2020, EN IEC 60079-11:2024, EN IEC 60079-7:2015+A1:2018
国际认证
控制图	116-0118
UL 认证	E106378
控制图	116-0355 (cULus)
IECEx 证书	IECEx BAS 18.0033
IECEx 标识	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。

危险区本安回路限能保护

4…20 mA 本安信号安全隔离

控制室与现场本安仪表之间的接口保护
