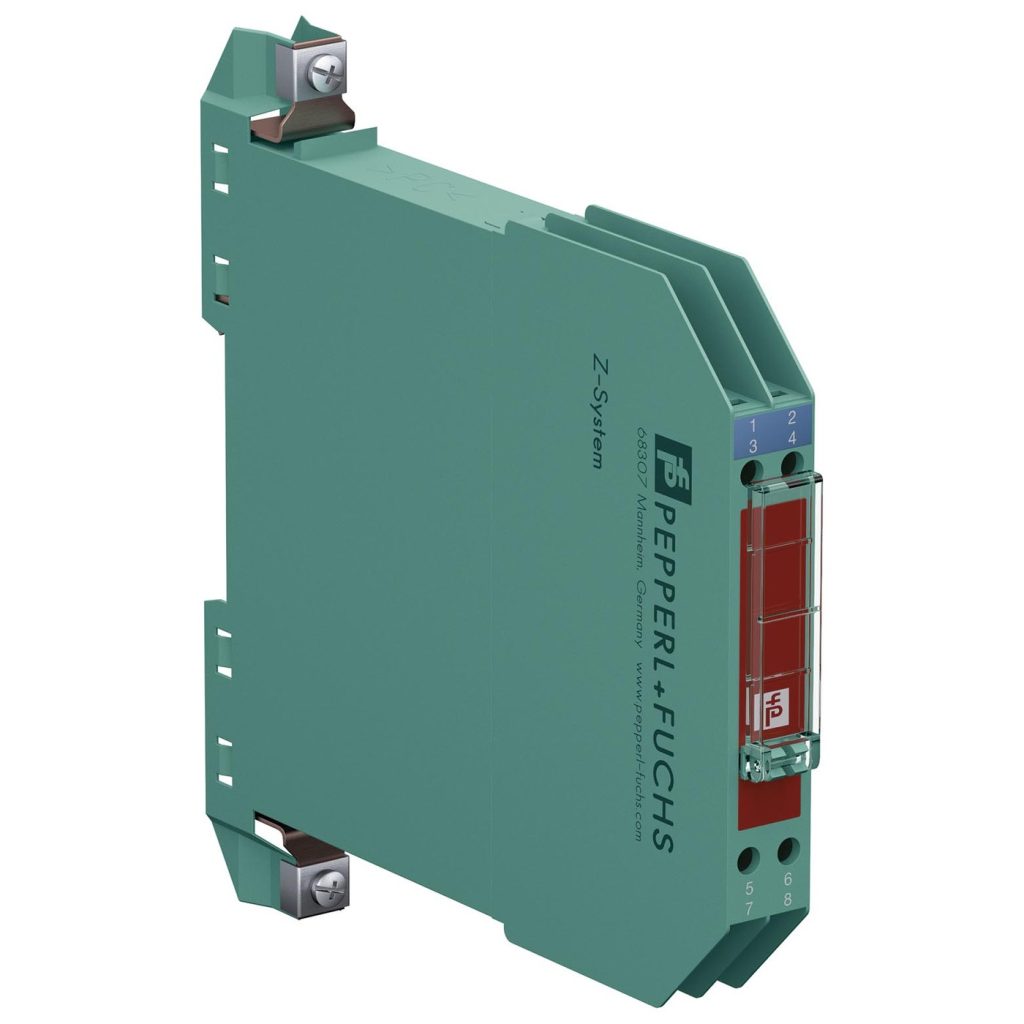

Z788.H 型 2 通道齐纳式安全栅
2 通道、直流型，正极、工作电压 26.5 V/6.5 V @ 10 µA、串联电阻最大 250 Ω/64 Ω。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs Z788.H 型 齐纳式安全栅，2 通道、直流型，正极、工作电压 26.5 V/6.5 V @ 10 µA、串联电阻最大 250 Ω/64 Ω、熔断器额定电流 80 mA。
属于齐纳式安全栅（Zener Barrier）系列，通过限压、限流把进入危险区域的能量限制在安全水平，为过程自动化系统中的本安回路提供经济高效的防爆保护，可与各类 4…20 mA 本安现场仪表及 DCS/PLC 控制系统配套使用。
| 参数名称 | 技术指标 |
|---|---|
| 检索特性 | |
| 非对称型 | 是 |
| 一般规格 | |
| 类型 | 直流型，正极 |
| 电气参数 | |
| 额定电阻 | 端子 1, 8: 240 Ω; 端子 4, 5: 50 Ω |
| 串联电阻 | 端子 1, 8: 最大 250 Ω, 端子 4, 5: 最大 64 Ω |
| 熔断器额定电流 | 80 mA |
| 危险区接线 | |
| 接线 | 端子 1, 2; 3, 4 |
| 安全区接线 | |
| 接线 | 端子 5, 6; 7, 8 |
| 供电回路 | 端子 7, 8: 最大 27 V, 端子 5, 6: 最大 8.6 V |
| 测量回路 | 端子 7, 8: 最大 26.5 V 在 10 µA, 端子 5, 6: 最大 6.5 V 在 10 µA |
| 符合性 | |
| 防护等级 | IEC 60529 |
| 环境条件 | |
| 环境温度 | −20 … 60 °C (−4 … 140 °F) |
| 储存温度 | −25 … 70 °C (−13 … 158 °F) |
| 相对湿度 | 最大 75 %, 无冷凝 |
| 机械参数 | |
| 防护等级 | IP20 |
| 接线 | 螺钉端子 |
| 芯线截面积 | 最大 2 x 2.5 … mm2 |
| 重量 | 约 150 g |
| 外形尺寸 | 12.5 x 115 x 116 mm (0.5 x 4.5 x 4.6 inch) （宽 × 高 × 深） |
| 结构型式 | modular terminal housing, see system description |
| 安装方式 | 安装于 35 mm DIN 安装导轨，符合 EN 60715:2001 |
| 危险区域应用数据 | |
| EU 型式检验证书 | BAS 01 ATEX 7005 |
| 标识 | II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| 电压 | 端子 1, 2: 28 V; 端子 3, 4: 9.56 V |
| 电流 | 端子 1, 2: 120 mA; 端子 3, 4: 195 mA |
| 功率 | 端子 1, 2: 830 mW; 端子 3, 4: 470 mW |
| 最大安全电压 | 250 V |
| 串联电阻 | 端子 1, 2: 最小 235 Ω; 端子 3, 4: 最小 49 Ω |
| 证书 | TÜV 99 ATEX 1484 X |
| 标识 | II 3G Ex nA IIC T4 Gc |
| 指令 2014/34/EU | EN IEC 60079-0:2018+AC:2020, EN IEC 60079-11:2024, EN IEC 60079-7:2015+A1:2018 |
| 国际认证 | |
| 控制图 | 116-0118 |
| 控制图 | 116-0139 (cULus) |
| IECEx 证书 | IECEx BAS 09.0142, IECEx BAS 17.0091X |
| IECEx 标识 | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, Ex ec IIC T4 Gc |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 2 通道
- 直流型，正极
- 工作电压 26.5 V/6.5 V @ 10 µA
- 串联电阻最大 250 Ω/64 Ω
- 熔断器额定电流 80 mA
- 可 DIN 导轨安装
- 大功率型
- 非对称型
石油化工装置
危险区本安回路限能保护
电力能源系统
4…20 mA 本安信号安全隔离
过程自动化
控制室与现场本安仪表之间的接口保护
