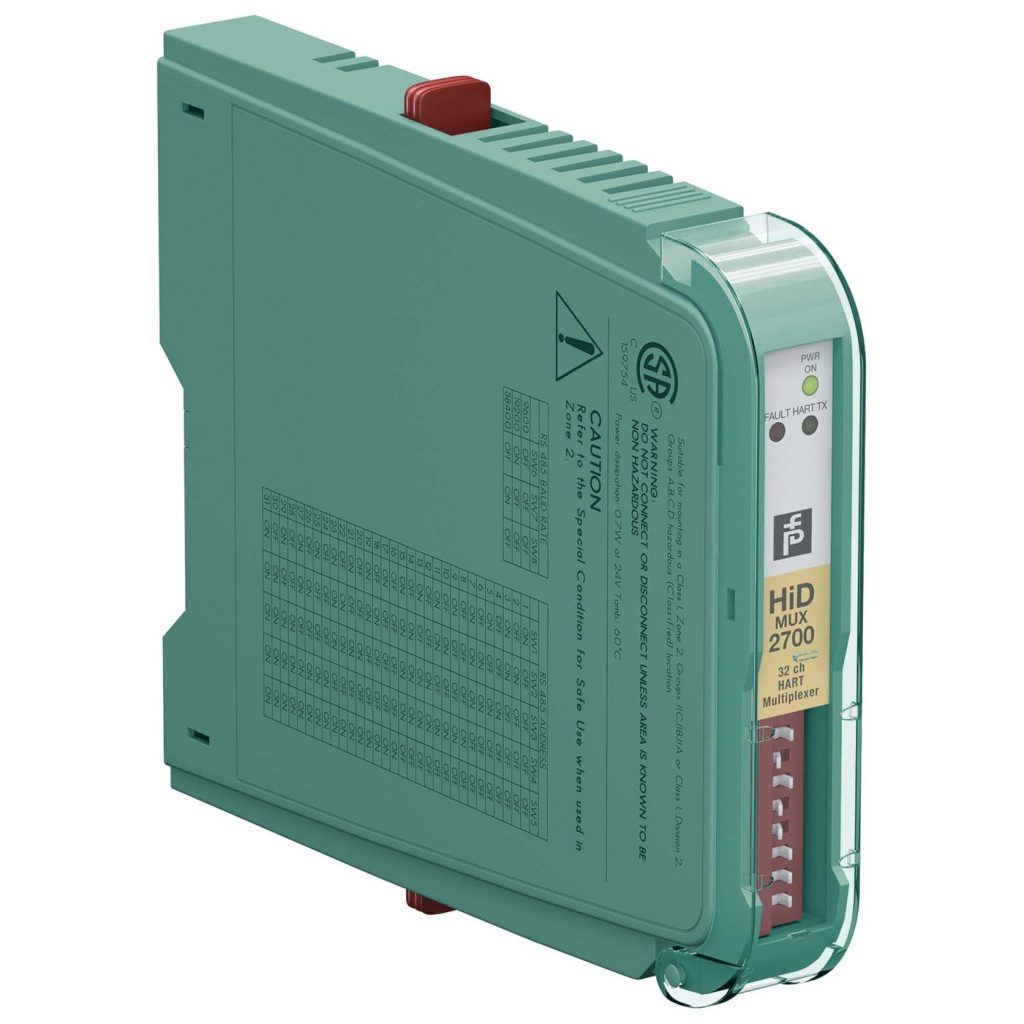

HiDMux2700 型 32 通道 HART 多路复用器
32 通道、24 V DC 供电、HART 现场设备输入（协议版本 5–7）、RS-485 接口。
- 原厂正品 假一赔十
- 整机质保 终身维护
- 现货库存 当日发货
Pepperl+Fuchs HiDMux2700 型 HART 多路复用器，32 通道、24 V DC 供电、HART 现场设备输入（协议版本 5–7）、RS-485 接口、最高 SIL 3（依据 IEC/EN 61508）。
属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。
| 参数名称 | 技术指标 |
|---|---|
| 功能安全参数 | |
| 安全完整性等级（SIL） | SIL 3 |
| 电源 | |
| 接线 | SL1: 1a, 1b(-); 2a, 2b(+) |
| 额定电压 | 20.4 … 30 V DC 经端接板 |
| 额定电流 | 28 mA 在 24 V, RS-485, quiescent current |
| 功耗 | 0.7 W 在 24 V |
| HART 信号通道（非本安） | |
| 通道数 | 32 |
| 符合性 | HART 现场设备输入（协议版本 5–7） |
| 信号范围 | 0.12 Vpp < signal < 1.5 Vpp |
| 泄漏电流 | < 3 µA at −20 … 85 °C (−4 … 185 °F) |
| 端接电阻 | external 230 … 500 Ω standard (up to 1000 Ω possible) |
| 输出电压 | ≥ 400 mV ss（按上述端接电阻） |
| 输出电阻 | ≤100 Ω，容性耦合 |
| 直流隔离 | 每通道双电容 |
| 共模电压 | up to 30 V |
| 输入阻抗 | > 5 kΩ, 依据 HART specification |
| 输入电压范围 | 0.12 … 1.5 V ss |
| 共模电压 | 最大 30 V |
| 差模钳位 | ± 5.2 V（瞬态或交流信号） |
| 共模钳位 | ± 10 V（瞬态或交流信号） |
| 载波检测电平 | signal > 0.12 Vpp, carrier detection activated, signal < 0.08 Vpp, carrier detection not activated |
| 发送幅度 | 200 Ω load, 0.43 Vpp < signal < 0.49 Vpp, 500 Ω load, 1.1 Vpp < signal < 1.2 Vpp |
| 设备类型 | 直流隔离总线设备 |
| 阻抗 | 高阻抗 |
| 数据链路类型 | HART primary 与 secondary |
| 现场侧多点支持 | 可选，需咨询 |
| 接口 | |
| 传输速率 | 9600/19200/38400 MBit/s，可通过开关选择 |
| 地址 | 1 … 31（DIP 拨码开关可调） |
| 类型 | RS-485, 差模 pair 与 grounding |
| 拓扑 | 多点，主模块/从模块连接 |
| 电气隔离 | |
| 接口/电源 | 500 Vrms |
| 接口/现场通道 | 1000 Veff |
| 电源/现场通道 | 1000 Veff |
| 指示/设置 | |
| 显示元件 | LEDs, LED PWR ON (power supply), one green LED, LED HART TX (HART transmission), one yellow LED, LED FAULT (lead fault), one red LED |
| 操作元件 | 外壳侧面 DIP 拨码开关，用于：从模块地址，波特率，测试模式开/关 |
| 配置 | 通过 DIP 拨码开关 |
| 标识 | 前面预留标识区 |
| 指令符合性 | |
| 指令 2014/30/EU | EN 61326-1:2013（工业场所） |
| 符合性 | |
| 电磁兼容性 | NE 21:2012, 详见系统说明 |
| 防护等级 | IEC 60529:2001 |
| 环境条件 | |
| 环境温度 | −20 … 60 °C (−4 … 140 °F) |
| 相对湿度 | 5 … 95 %, 无冷凝 |
| 机械参数 | |
| 防护等级 | IP20 |
| 重量 | 约 140 g |
| 外形尺寸 | 18 x 114 x 130 mm (0.7 x 4.5 x 5.1 inch) （宽 × 高 × 深） |
| 安装方式 | 位于端接板上 |
| 危险区域应用数据 | |
| 证书 | CML 17 ATEX 3337X |
| 标识 | II 3G Ex ec IIC T4 Gc |
| 指令 2014/34/EU | EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018 |
| 国际认证 | |
| CSA 证书 | 1256050 |
| 认证适用范围 | Class I, Division 2, Groups A, B, C, D 与 non-explosion hazardous area |
| IECEx 证书 | IECEx CML 17.0178X |
| IECEx 标识 | Ex ec IIC T4 Gc |
| 一般信息 | |
| 补充说明 | 请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。 |
- 32 通道
- 24 V DC 供电
- HART 现场设备输入（协议版本 5–7）
- RS-485 接口
- 最高 SIL 3（依据 IEC/EN 61508）
石油化工装置
HART 现场仪表调试与组态通信
电力能源系统
DCS 系统 HART 多路复用接入
过程自动化
控制室与现场仪表间 HART 信号滤波与分接
