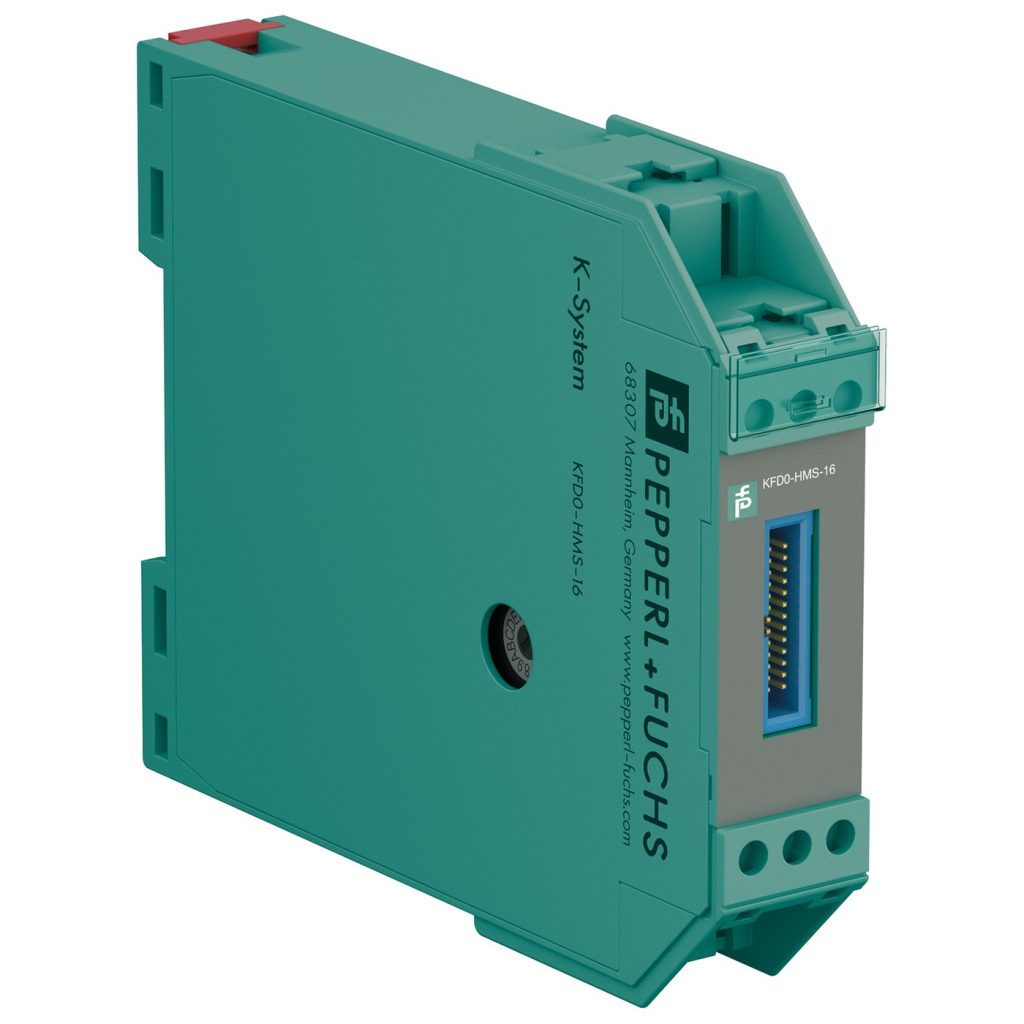

KFD0-HMS-16 型 16 通道 HART 多路复用器从模块

产品型号 KFD0-HMS-16

产品品牌

产品分类工业安全与信号调理模块 / HART接口设备、工业安全与信号调理模块

应用行业电力能源、石油化工、过程自动化

16 通道、无需外部供电、HART 现场设备输入（协议版本 5–7）、与 HART 多路复用器主模块 KFD2-HMM-16 配合使用。

Pepperl+Fuchs KFD0-HMS-16 型 HART 多路复用器从模块，16 通道、无需外部供电、HART 现场设备输入（协议版本 5–7）、与 HART 多路复用器主模块 KFD2-HMM-16 配合使用、最高 SIL 3（依据 IEC/EN 61508）。

属于 HART 接口设备系列，用于 DCS/PLC 控制系统与 HART 现场仪表之间的通信接入、信号分接与调试组态，支持 HART 协议（含 WirelessHART）的多路复用、回路转换与滤波，可与主流安全栅及端接板配套使用。

KFD0-HMS-16 型 16 通道 HART 多路复用器从模块技术参数
参数名称	技术指标
功能安全参数
安全完整性等级（SIL）	SIL 3
电源
接线	通过 KFD2-HMM-16 主模块的 14 通道扁平电缆
HART 信号通道（非本安）
符合性	HART 现场设备输入（协议版本 5–7）
接线	26-pin flat cable for analog connections, 14-pin flat cable for primary module/secondary module connection between KFD2-HMM-16 与 KFD0-HMS-16
泄漏电流	< 3 µA at −20 … 85 °C (−4 … 185 °F)
端接电阻	external 230 … 500 Ω standard (up to 1000 Ω possible)
输出电压	≥ 400 mV ss（按上述端接电阻）
输出电阻	≤100 Ω，容性耦合
输入阻抗	依据 HART specification
输入电压范围	0.08 … 4 V ss ; 典型 ± 5.2 V as local reference
指示/设置
标识	前面预留标识区
指令符合性
指令 2014/30/EU	EN 61326-1:2013（工业场所）
符合性
防护等级	IEC 60529:2001
环境条件
环境温度	−20 … 65 °C (−4 … 149 °F)
机械参数
防护等级	IP20
重量	约 100 g
外形尺寸	20 x 93 x 115 mm (0.8 x 3.7 x 4.5 inch) （宽 × 高 × 深）, 外壳类型 B1
安装方式	安装于 35 mm DIN 安装导轨，符合 EN 60715:2001
危险区域应用数据
证书	PF 07 CERT 1143 X
标识	II 3G Ex nA IIC T4 Gc
指令 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-15:2010
一般信息
补充说明	请在适用范围内遵守证书、符合性声明、使用说明书与手册。相关信息见 www.pepperl-fuchs.com。

HART 现场仪表调试与组态通信

DCS 系统 HART 多路复用接入

控制室与现场仪表间 HART 信号滤波与分接
